SECTION 5. Fonctionnement du convertisseur de fréquence
20 VS-606V7 Notice d’utilisation sommaire
• Exploitation avec l'unité de commande numérique
L'actionnement de la touche sur l'unité de commande permet de
sélectionner chacune des LEDs de fonction.

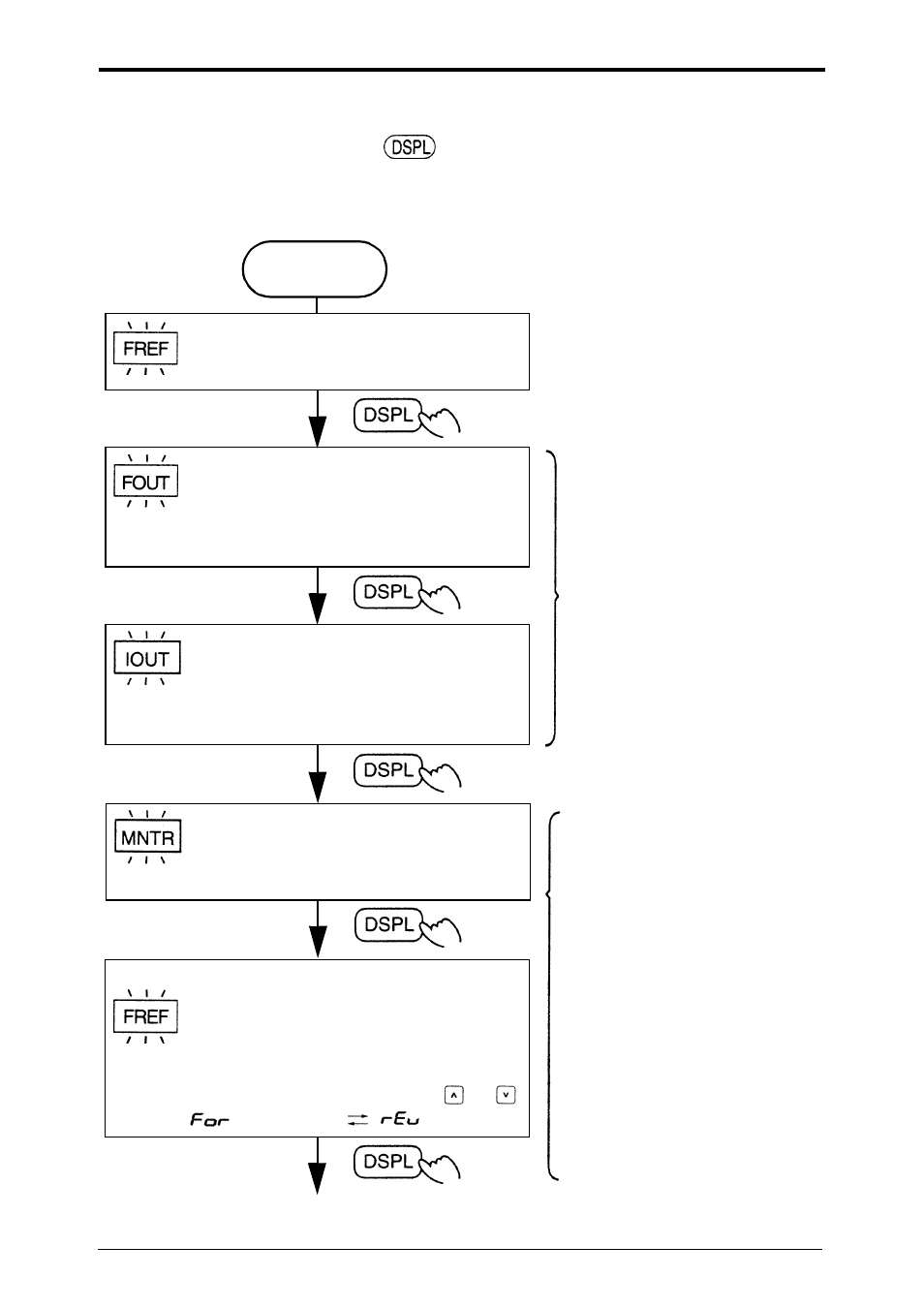

Le diagramme suivant décrit les LEDs de fonction:
Sélection du mode marche avant/arrière.
Définit le sens de rotation du moteur lor-
sque la commande de fonctionnement est
donnée via l'unité de commande
numérique. La programmation peut être
modifiée au moyen des touches ou .
(marche AV) (marche AR)
Réglage / Affichage de la consigne de fré-
quence (Hz).
Réglage de la vitesse de service du VS-606V7
Affichage de la fréquence de sortie (Hz)
Affiche la fréquence instantanée fournie
par le VS-606V7.
Programmation bloquée
Affichage du courant de sortie (A)
Affiche le courant instantané fourni par le
VS-606V7
Programmation bloquée
Affichage multifonction
Visualisation du descriptif de l'af-
fichage sélectionné.
Tension
réseau
En cas d'interruption
de la tension du VS-
606V7 en cours de
service dans un de
ces modes de
fonctionnement, il re-
prendra son service
dans ce même mode
au retour de la tensi-
on.
Affichage No.:
U-01: Consigne de fréquence (FREEF)
U-02: Fréquence de sortie (FOUT)
U-03: Courant de sortie (IOUT)
U-04: Consigne de tension de sortie
(unité: 1 V)
U-05: Tension continue (unité 1 V)
U-06: Etat des bornes d'entrées
U-07: Etat des bornes de sortie
U-08: Affichage du couple (unité %)
U-09: Déroulement du défaut
U-10: Numéro de la version du logiciel
U-11: Puissance de sortie (unité: kW)
U-15: Défaut de réception de données
U-16: Réaction PID (unité: %)
U-17: Entrée PID (unité: %)
U-18: Sortie PID (unité: %)
