SECTION 6. Programmation aisée des paramètres
VS-606V7 Notice d’utilisation sommaire 23
6. PROGRAMMATION AISÉE DES PARAMÈTRES
Le réglage de l'accélération et de la décélération de l'appareil peut se faire au
moyen de la commande numérique (voir chapitre 5 "Fonctionnement du con-
vertisseur de fréquence") tout comme à l'aide du potentiomètre. La program-
mation du convertisseur de fréquence au moyen d'une tension analogique
s'effectue via le réglage initial (n004=1). Les versions avec unité de com-
mande numérique (avec potentiomètre) sont programmées en usine pour
réglage de la fréquence au moyen du potentiomètre (n004=0). Le tableau sui-
vant illustre à titre d'exemple comment utiliser les LEDs de fonction pour la
programmation de la consigne de fréquence, du temps d'accélération, du
temps de décélération et du sens de marche du moteur.

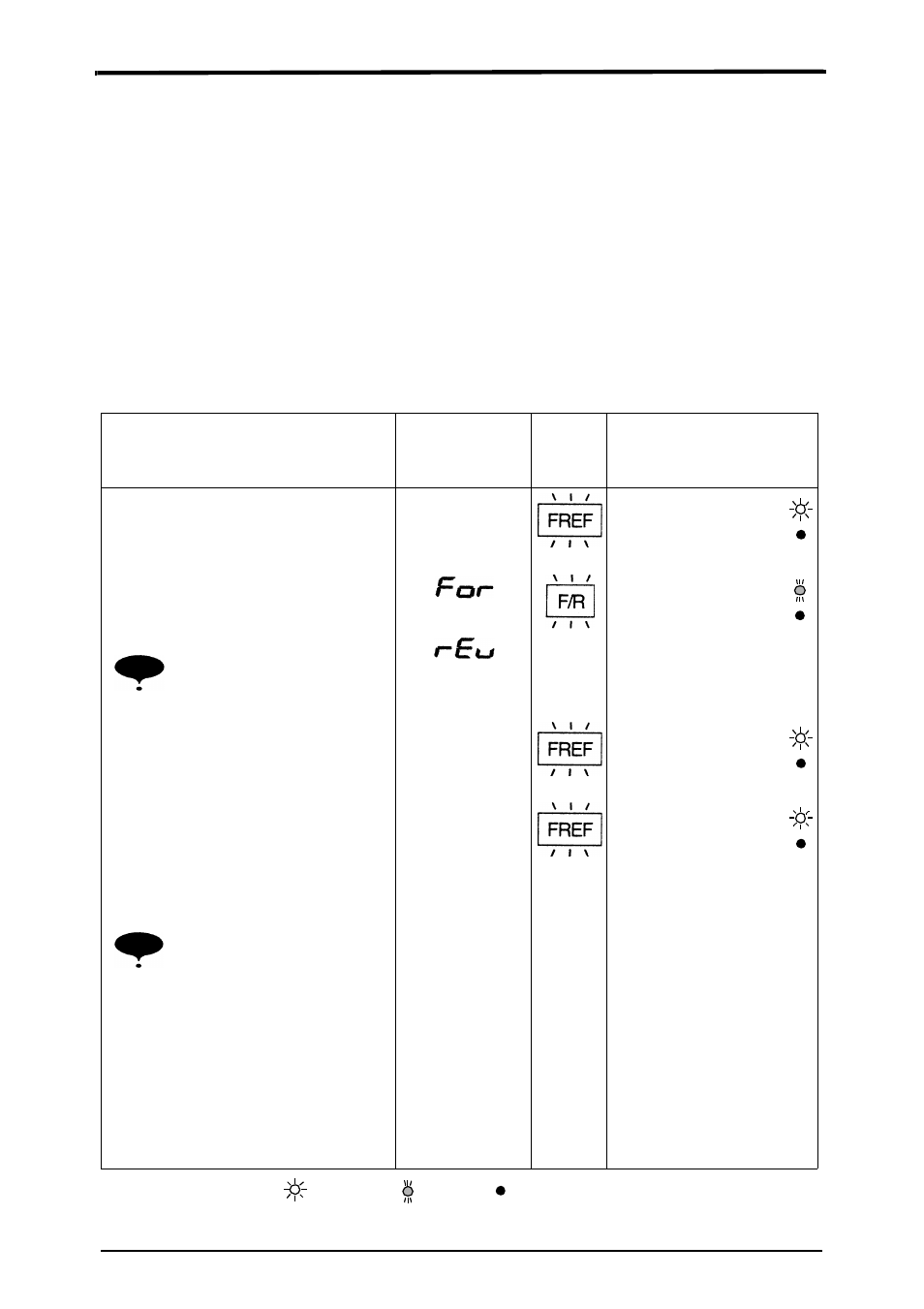

Programmation des données au moyen du potentiomètre de réglage
de fréquence
Indications d'état:
Etapes de fonctionnement
Indication de
fonctionnement
Affichage
à 12
LEDs
LEDs
d'indication d'état
1.Tournez le potentiomètre à fond vers
la gauche. Enclenchez ensuite la
tension du réseau
0.00 RUN
ALARM
2.F/R clignote
Sélectionnez marche avant ou arrière
au moyen des touches FWD/REV.
ou
RUN
ALARM
3.Agissez sur la touche DSPL. FREF
commence à clignoter. Actionnez
ensuite RUN.
0.00 RUN
ALARM
4.Faites tourner le moteur vers la droite
(marche AV) en tournant le
potentiomètre (la consigne de
fréquence correspond à la position
prise par le potentiomètre).
00.0 à 60.00
La fréquence de
sortie mini est de
1,5 Hz.
RUN
ALARM
N.B.
Ne sélectionnez jamais la
fonction marche arrière si elle
n'est pas admissible.
N.B.
Une rotation rapide du poten-
tiomètre entraîne aussi une ac-
célération ou décélération
rapide du moteur en fonction du
mouvement du potentiomètre.
Portez donc toujours attention à
l'état de sollicitation du moteur
et à ce que la vitesse de réglage
du potentiomètre n'affecte pas
le régime du moteur.
: MARCHE :ARRET : Clignote
