3. Vérifiez que le câble est bien fixé :
4. Poussez l’écrou-raccord dans le filetage et serrez-le (couple : 2,0 Nm).
☑ Les connecteurs DC sont installés et peuvent maintenant être raccordés à l’onduleur
(voir chapitre 6.4.4 « Raccordement du générateur photovoltaïque (DC) », page 41).

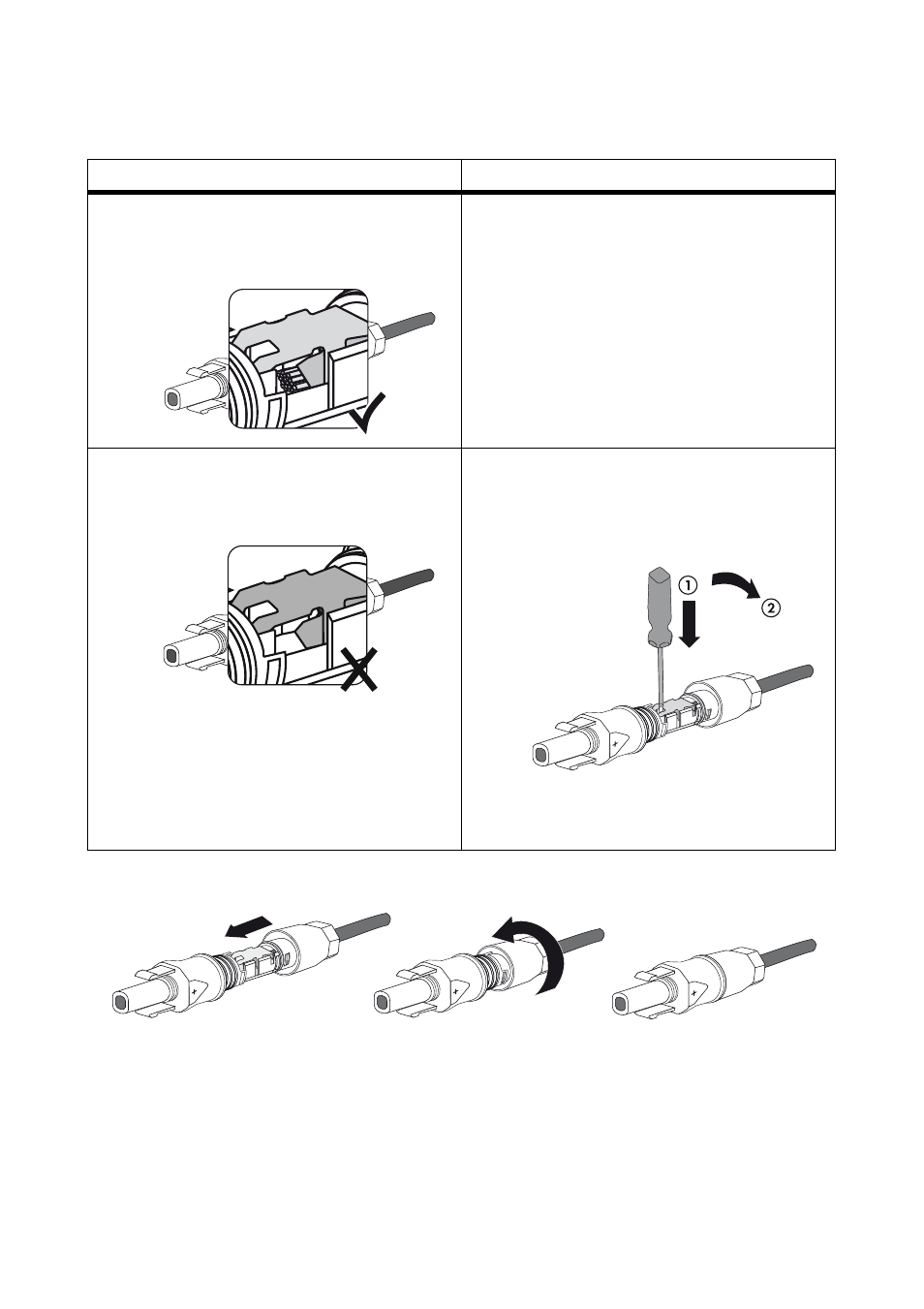

Résultat Mesure
☑ Quand la tresse est visible dans la
chambre du serre-câble, cela signifie que
le câble est bien placé.
• Continuez à partir du point 4.
☑ Si la tresse n’est pas visible dans la
chambre du serre-câble, cela signifie que
le câble n’est pas bien placé.
• Desserrez le serre-câble. Pour cela, insérez
un tournevis (largeur de lame : 3,5 mm)
dans le serre-câble et ouvrez-le en faisant
levier.
• Sortez le câble et recommencez à partir du
point 1.
