SMA Solar Technology AG 6 Raccordement électrique
Instructions d’installation STP10-17TL-IA-fr-32 33

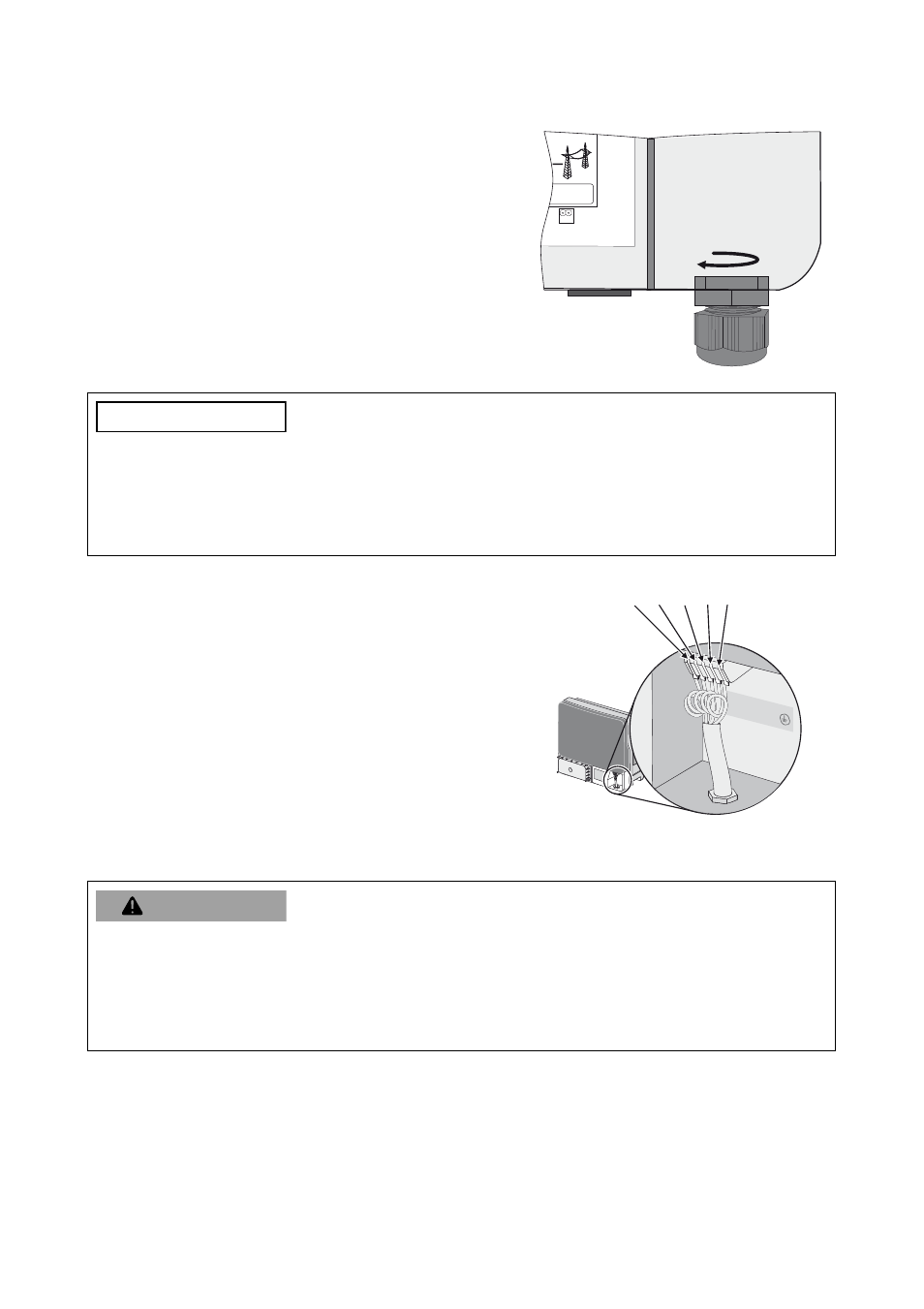

7. Insérez le presse-étoupe AC dans le passage par
l’extérieur, puis fixez-le fermement de l’intérieur à
l’aide du contre-écrou.
8. Passez le câble.
9. Relevez les bornes AC jusqu’à la butée.
10. Raccordez L1, L2, L3, N et le conducteur de
protection (PE) conformément au marquage sur la
borne AC.
– Pour ce faire, la longueur du conducteur isolé PE
doit dépasser celle des conducteurs L et N de
5 mm.
– L et N ne doivent pas être intervertis.
– Le sens de rotation de L1, L2 et L3 n’a pas
d’importance.
11. Refermez toutes les bornes AC jusqu’à ce qu’elles s’enclenchent.
136%&/$&
Risque d’incendie lors du raccordement de deux conducteurs
Lors du raccordement de deux conducteurs par borne, il peut y avoir un risque de surchauffe ou
d’incendie en raison d’un mauvais contact électrique.
• Raccordez au maximum un conducteur par borne.
"55&/5*0/
Risque d’écrasement lors de la fermeture des bornes
Les bornes se referment très rapidement et avec beaucoup de force.
• Appuyez sur les bornes uniquement avec le pouce sans envelopper toute la borne.
• Veillez à ne pas placer vos doigts sous la borne.
L1 L2 L3 N
N PE L3 L1 L2
