2.3 Explication des symboles
Vous trouverez dans ce chapitre une explication de tous les symboles apposés sur l’onduleur ou
figurant sur la plaque signalétique.
2.3.1 Symboles figurant sur l’onduleur

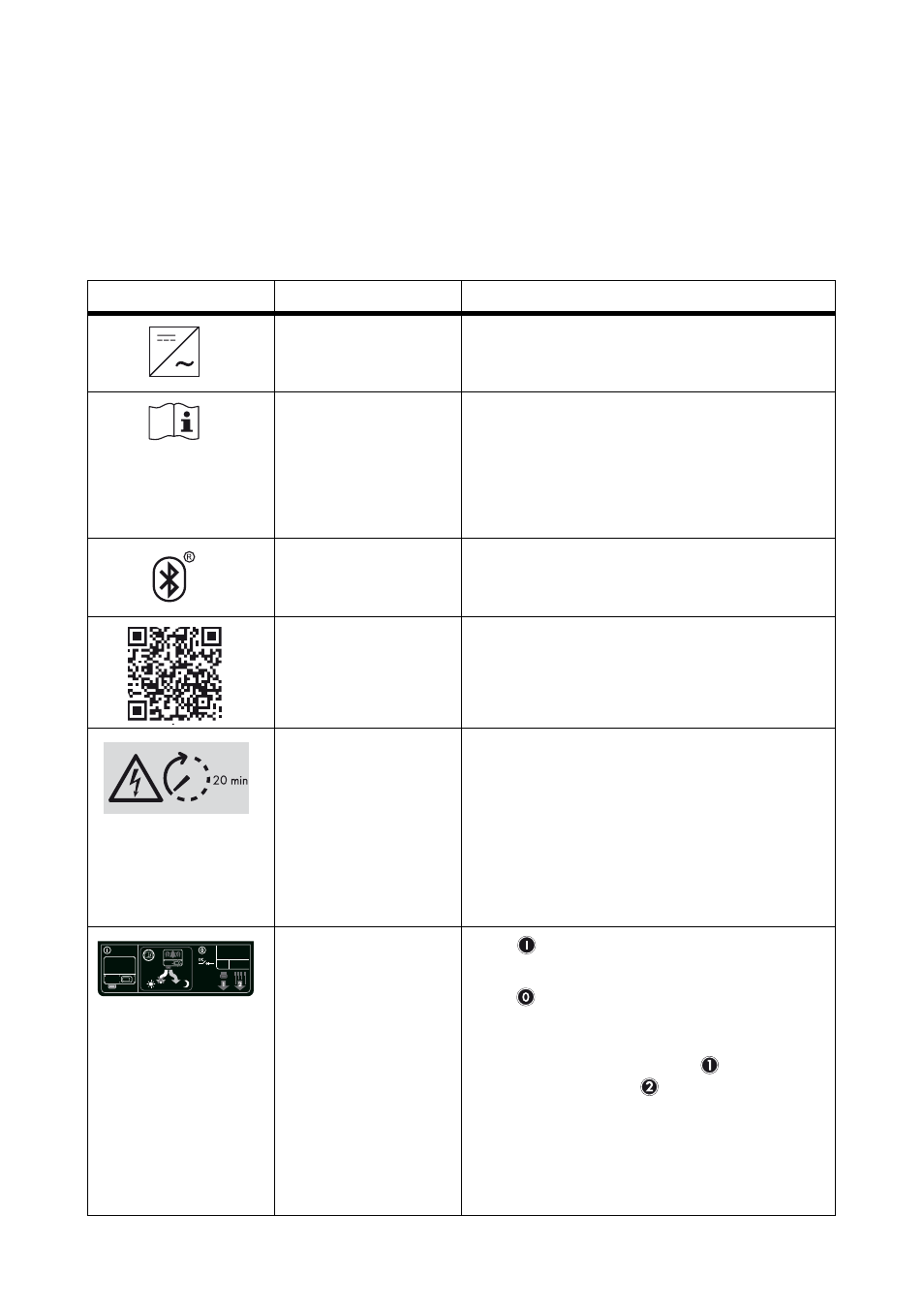

Symbole Description Explication
Onduleur Ce symbole définit la fonction de la diode verte.
La DEL verte indique l’état de fonctionnement de
l’onduleur.
Respectez la
documentation.
Ce symbole définit la fonction de la diode
électroluminescente rouge. La DEL rouge
indique un défaut ou un dysfonctionnement.
Pour éliminer ce défaut ou remédier à ce
dysfonctionnement, reportez-vous aux
instructions.
Bluetooth Ce symbole définit la fonction de la DEL bleue.
La DEL bleue indique que la communication via
Bluetooth est active.
QR Code
®
Pour obtenir des informations complémentaires
sur l’onduleur, consultez le site
www.SMA-Solar.com.
Haute tension dans
l’onduleur : danger de
mort
Les condensateurs qui se trouvent dans
l’onduleur peuvent être chargés avec de très
hautes tensions.
• Mettez l’onduleur hors tension
(voir chapitre 9) et attendez 20 minutes
avant d’ouvrir le couvercle supérieur afin
que les condensateurs puissent se
décharger.
Autocollants figurant
sur l’ESS
• Lorsque l’Electronic Solar Switch est
enfiché, le circuit électrique DC est fermé.
• Pour interrompre le circuit électrique
DC et séparer en toute sécurité l’onduleur
sous charge, vous devez d’abord retirer
l’Electronic Solar Switch puis tous les
connecteurs DC (voir chapitre 9
« Mise hors tension de l’onduleur »,
page 63). Ne retirez l’Electronic Solar
Switch que si l’onduleur n’affiche aucun
message d’erreur interdisant son retrait et
qu'il n’émet pas de signal sonore.
