6 Raccordement électrique SMA Solar Technology AG
38 STP10-17TL-IA-fr-32 Instructions d’installation

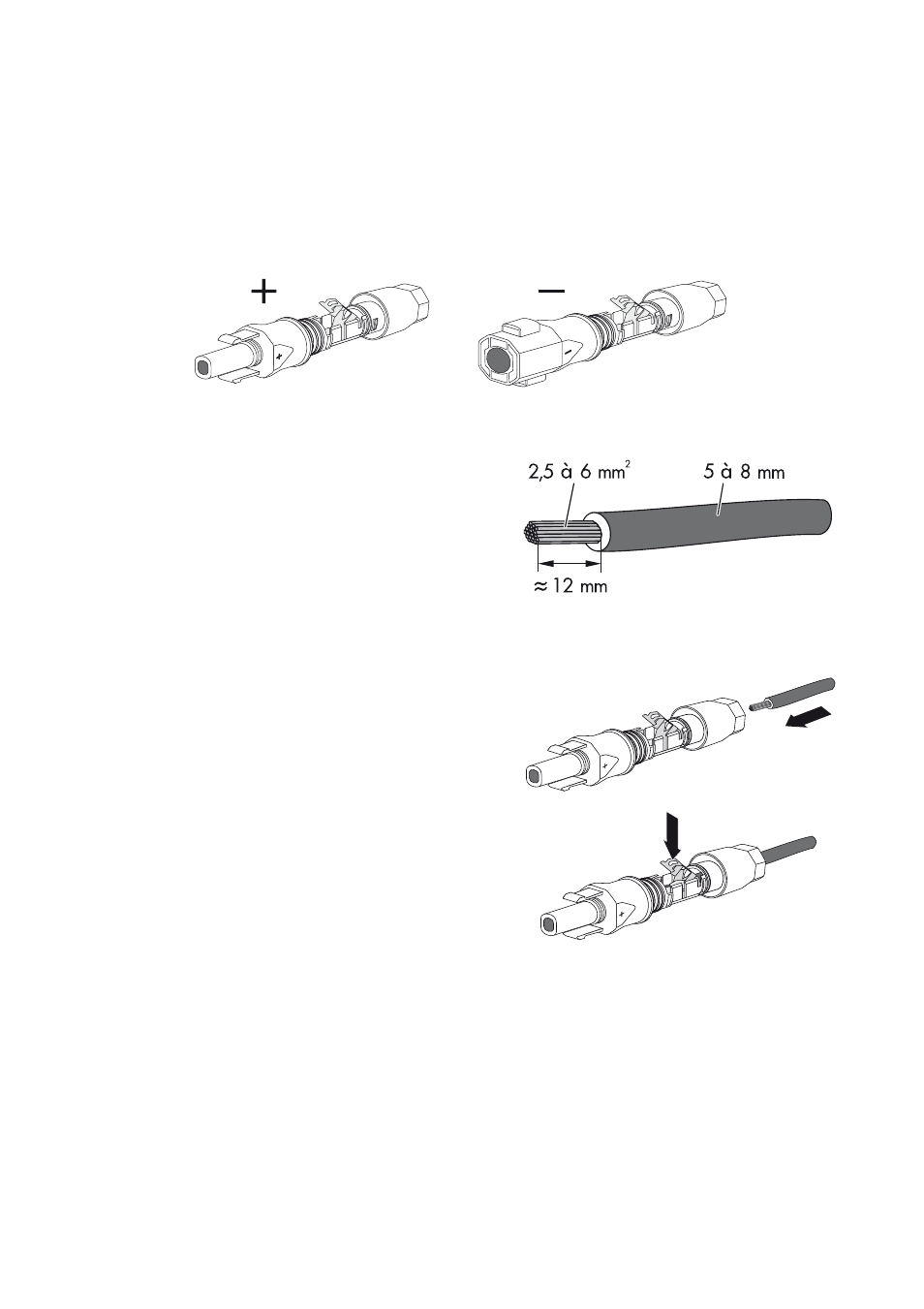

6.4.2 Assemblage des connecteurs DC
Toutes les lignes de raccordement des panneaux photovoltaïques doivent être équipées des
connecteurs DC fournis pour le raccordement à l’onduleur.
Assemblez les connecteurs DC comme décrit ci-dessous. Veillez à respecter la polarité exacte.
Les signes « + » et « ‒ » sont apposés sur les connecteurs DC.
Exigences en matière de câbles
• Utilisez un câble PV1-F.
Procédure
1. Insérez les câbles dénudés jusqu’à la butée dans la
fiche.
2. Appuyez sur le serre-câble vers le bas.
☑ Le serre-câble s’encliquette de façon audible.
