6 Raccordement électrique SMA Solar Technology AG
30 STP10-17TL-IA-fr-32 Instructions d’installation
Exigences en matière de câbles
Raccordement d’un second conducteur de protection
Dans certains pays d’installation, un second conducteur de protection est exigé afin d’éviter tout
courant de contact en cas de défaillance du conducteur de protection d’origine.
Pour les pays d’installation soumis à la norme CEI 62109, les exigences suivantes s’appliquent :
• Installation du conducteur de protection sur la borne AC avec une section de conducteur d’au
moins 10 mm² Cu.
ou
• Installation d’un second conducteur de protection sur la borne de terre avec une section
identique à celle du conducteur de protection d’origine monté sur la borne AC
(voir chapitre 6.3.3 « Raccordement d’un second conducteur de protection », page 34).
Veillez à respecter dans tous les cas les dispositions applicables dans le pays d’installation.

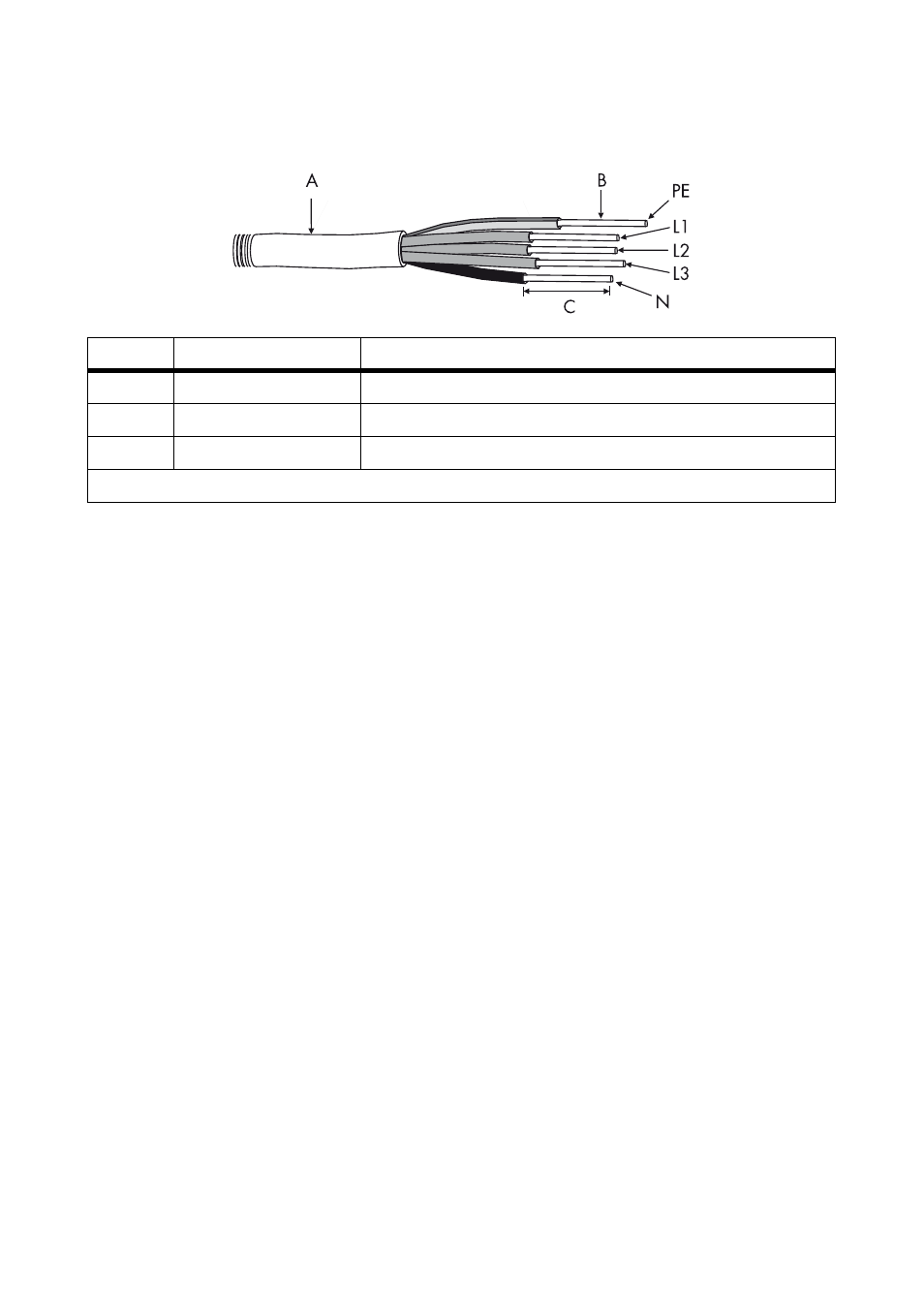

Position Description Valeur
A Diamètre du câble 14 à 25 mm
B Section de conducteur 1,5 à 16 mm², avec embout de câblage maximum de 10 mm²
C Longueur de dénudage environ 12 mm
La longueur du conducteur de protection doit dépasser celle des conducteurs L et N de 5 mm.
