SMA Solar Technology AG Raccordement électrique
Instructions d’installation 8/16 SI3324_4248-E-IFR094410

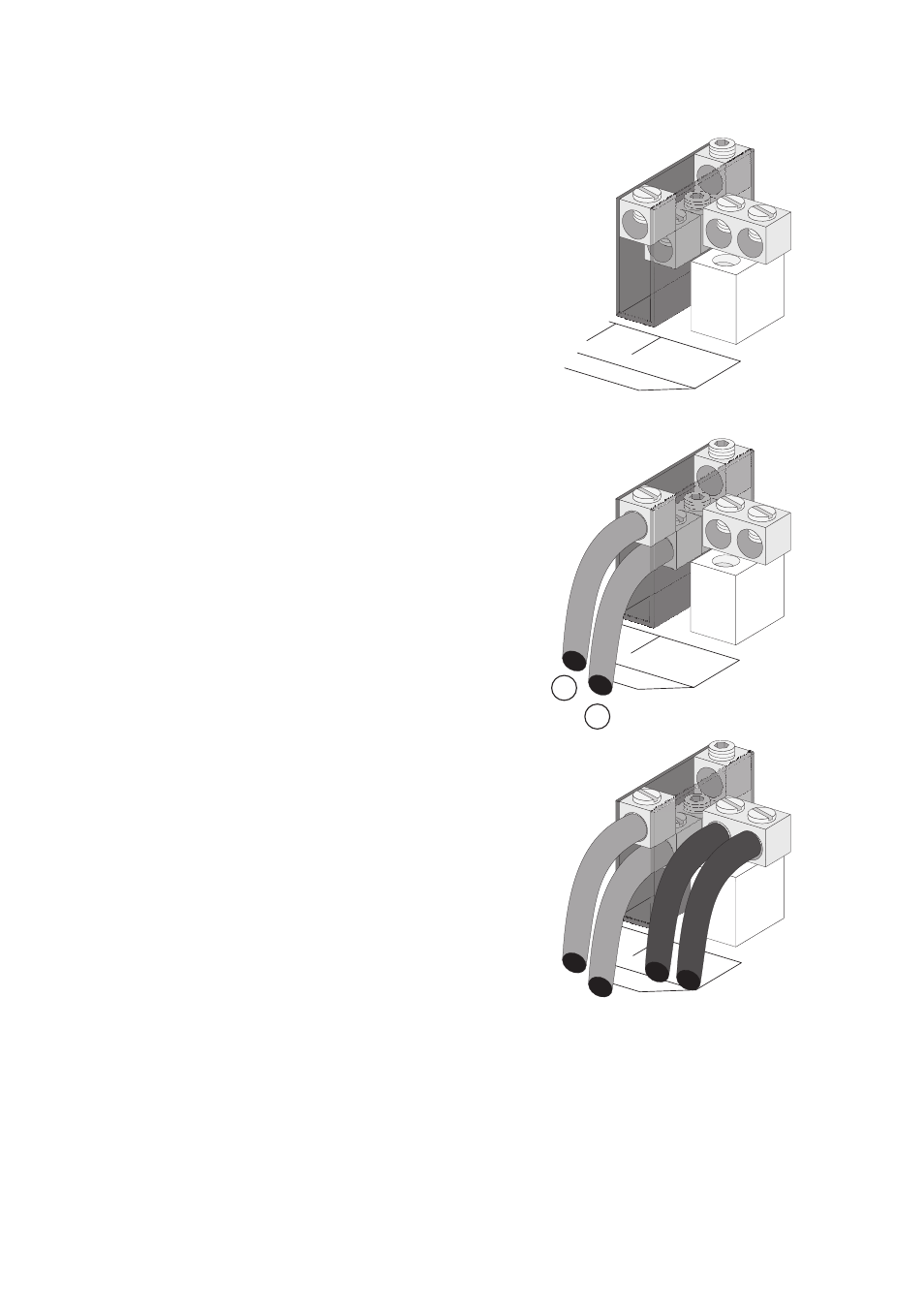

Veuillez noter que les bornes de raccordement des deux
câbles « DC — » sont disposées en décalé l'une au-
dessus de l'autre.
Procédure pour le raccordement :
1. Montez les presse-étoupes à filetage métrique sur
les passages de câbles A et B (cf. illustration
page 3).
2. Équipez les câbles DC des embouts de fil
appropriés.
3. Tirez 2 câbles « DC — » via le presse-étoupe A
(cf. illustration page 3) dans le boîtier.
4. Tirez 2 câbles « DC + » via le presse-étoupe B
(cf. illustration page 3) dans le boîtier.
5. Raccordez le premier câble « DC — » avec
l'embout de fil à la borne de connexion « DC — »
inférieure (1) et serrez la vis (couple de serrage
de 4,0 à 5,7 Nm).
6. Raccordez le deuxième câble « DC — » avec
l'embout de fil à la borne de connexion « DC — »
supérieure (2) et serrez la vis (couple de serrage
de 4,0 à 5,7 Nm).
7. Raccordez ensuite les câbles « DC + » avec les
embouts de fil aux bornes de connexion « DC + »
et serrez les vis (couple de serrage de 4,0 à
5,7 Nm)
8. Vissez le contre-écrou du presse-étoupe à filetage
métrique.
☑ Le raccordement DC du Sunny Island est réalisé.
++
_
_
DC
only
++
_
_
DC
only
++
_
_
DC ductors only
1
2
