SMA Solar Technology AG Raccordement électrique
Instructions d’installation 12/16 SI3324_4248-E-IFR094410
1.5 Raccordements supplémentaires
Pour l'installation des raccordements décrits ci-dessous (sonde de température de la batterie, relais
de commande, communication, ...), soit des câbles de section extérieure de 7 à 14 mm, soit deux
câbles de section extérieure de 6 mm pièce peuvent être utilisés pour chacun des passages de câble
situés au fond du boîtier de l'appareil.

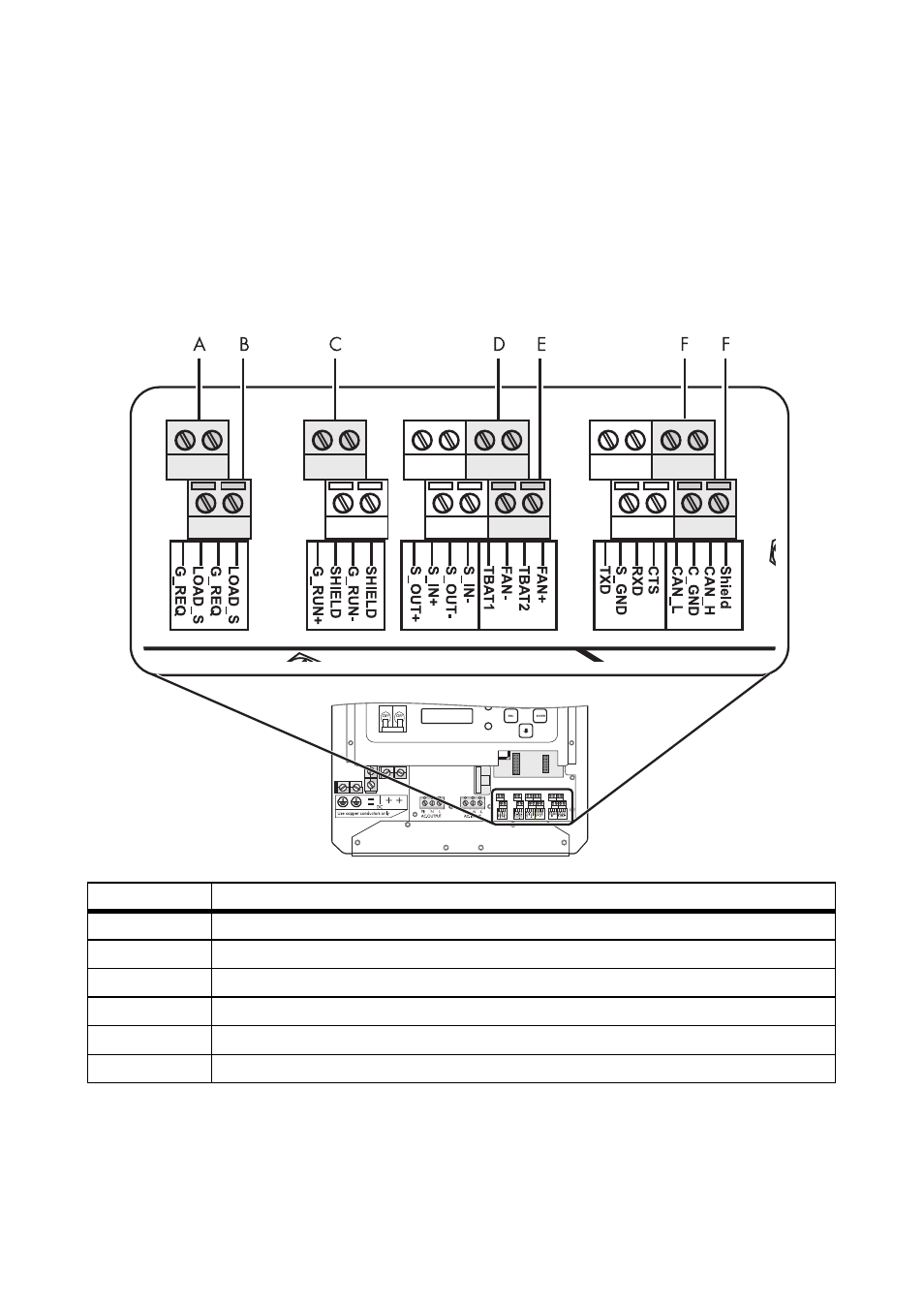

Le schéma suivant donne un aperçu des bornes de connexion. Les deux borniers pour les
raccordements sont placés l'un au dessus de l'autre en décalé.
Position Description
A Relais de commande : « Démarrer le générateur » (G-Req)
B Relais de commande : « Délestage » (Load_S)
C Signal de retour : « Générateur est démarré » (G_Run)
D Sonde de température de la batterie (TBat)
E Dispositif de ventilation de l'appareil (FAN)
F Communication : RS232 ou RS485
