Page 7
SMA Solar Technology AG
Raccordement électrique
Instructions d’installation
7/16
SI3324_4248-E-IFR094410
1.3.3 Raccordement du Sunny Island côté DC
Configuration de câble
Assurez-vous que le câble DC corresponde au moins au courant de charge nominal de la batterie du
Sunny Island :
SMA Solar Technology recommande de respecter les éléments suivants lors de la pose du câble :

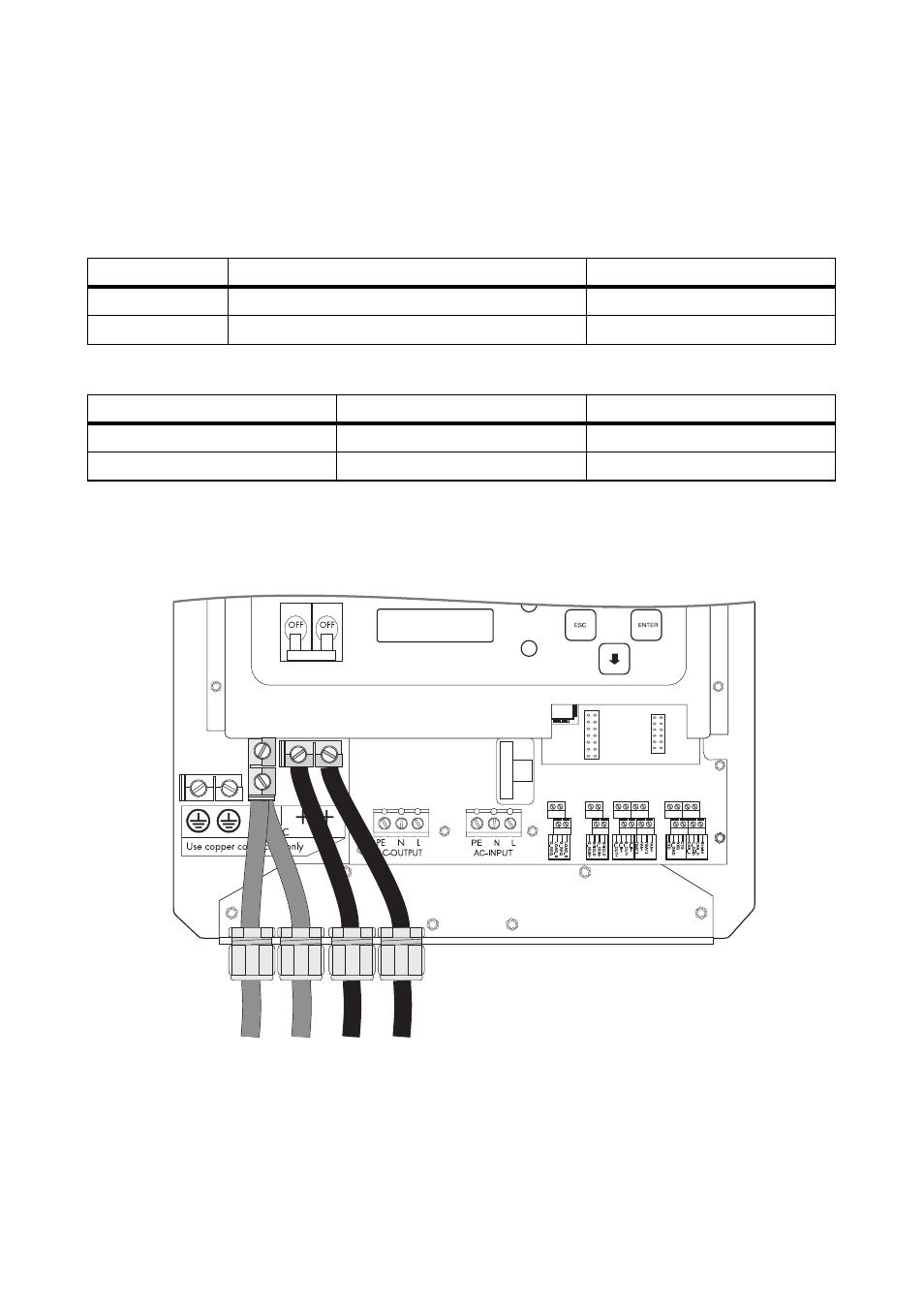

Raccordement
Le Sunny Island est équipé de deux bornes de connexion « DC – » et de deux bornes de connexion
« DC + » pour le raccordement du câble de batterie avec des embouts de fil de 35 mm
2
.
Sunny Island
Courant de charge nominal de la batterie Configuration de câble
SI 3324
160 A
au moins 2 x 16 mm
2
SI 4248
100 A
au moins 1 x 35 mm
2
Sunny Island
Câble
autorisé jusqu'à...
SI 3324
2 x 25 mm
2
200 A
SI 4248
1 x 35 mm
2
125 A
