SMA Solar Technology AG Raccordement électrique
Instructions d’installation 6/16 SI3324_4248-E-IFR094410
Calcul de la section d'un conducteur de mise à la terre
SMA Solar Technology ne peut pas donner d'indications générales valables relatives à la section
nécessaire du câble de mise à la terre externe de la batterie. La section du câble dépend du type et
de la taille de la batterie raccordée, du fusible externe (côté DC) et du matériau du conducteur de
mise à la terre.
La section nécessaire pour le conducteur de mise à la terre (en cuivre) peut être calculée à l'aide de
la formule suivante. Les temps de déclenchement caractéristiques sont compris entre 2 000 A et
10 000 A à 25 ms pour les courants de court-circuit.
Une section de 16 mm² est par conséquent suffisante pour les courants de court-circuit jusqu'à
10 000 A.

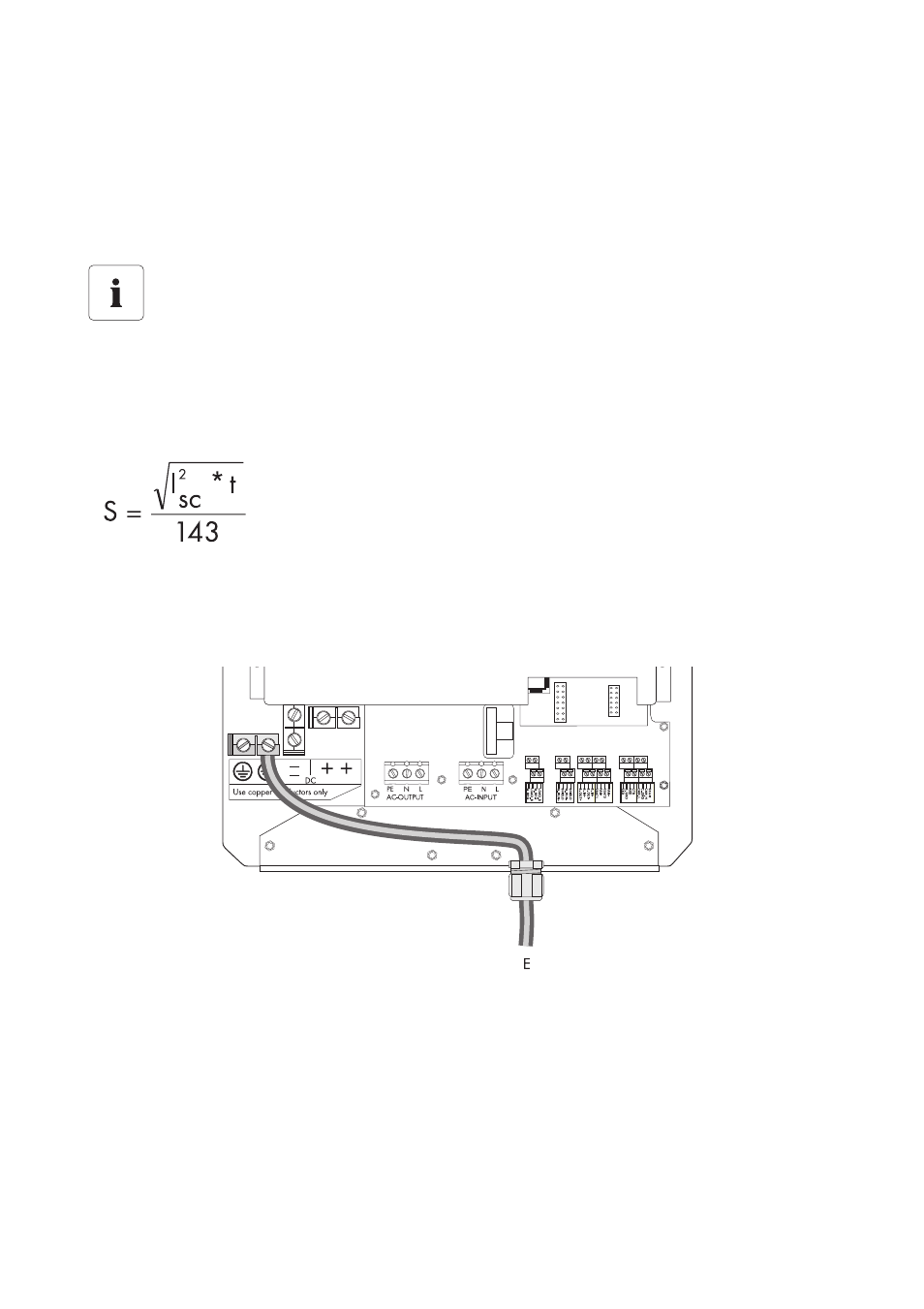

Mise à la terre du Sunny Island
1. Montez le presse-étoupe à filetage métrique M20 sur le passage de câbles E (cf. illustration
page 3).
2. Équipez le conducteur de protection d'un embout de fil approprié.
3. Tirez le conducteur de protection dans le boîtier via le presse-étoupe.
4. Raccordez le conducteur de protection avec l'embout de fil à la borne de connexion de mise à
la terre et serrez la vis (couple de serrage de 4,0 à 5,7 Nm).
5. Vissez le presse-étoupe à filetage métrique.
☑ Le Sunny Island est mis à la terre.
Calcul de la section
Une détermination exacte de la section du conducteur de mise à la terre doit se faire
conformément aux normes et directives régionales et nationales.
t = temps d'interruption en secondes
Isc = courant de batterie maximal (courant de court-circuit) en
ampères
S = section de conducteur en mm²
