Page 10
SMA Solar Technology AG
Raccordement électrique
Instructions d’installation
10/16
SI3324_4248-E-IFR094410
1.4.2 Raccordement de la sortie AC
Raccordez le réseau en îlotage avec par exemple des consommateurs, un générateur photovoltaïque
(Sunny Boy) et une éolienne (Windy Boy) à sortie AC (C) du Sunny Island au moyen de trois fils via
une distribution secondaire.
1. Montez les presse-étoupes à filetage métrique sur le passage de câbles C (cf. illustration
page 3).
2. Faites passer le câble AC à trois fils par le presse-étoupe.
3. Équipez les trois fils du câble AC d'embouts de fil appropriés.
4. Raccordez les conducteurs PE, N et L à la borne de sortie AC conformément au marquage
(couple de serrage de 2,0 à 4,0 Nm).
L et N ne doivent pas être intervertis !
5. Vissez le contre-écrou du presse-étoupe à filetage métrique.
☑ La sortie AC du Sunny Island est raccordée.
Protection de câble
SMA Solar Technology recommande l'utilisation d'un disjoncteur (type B, max. 16 A). De
cette utilisation résultent les avantages suivants :
• La section de câble est dimensionnée à une valeur correspondant à une fois le
courant nominal.
• Le Sunny Island peut être mis hors tension pour les travaux de maintenance côté
réseau en îlotage grâce au disjoncteur.

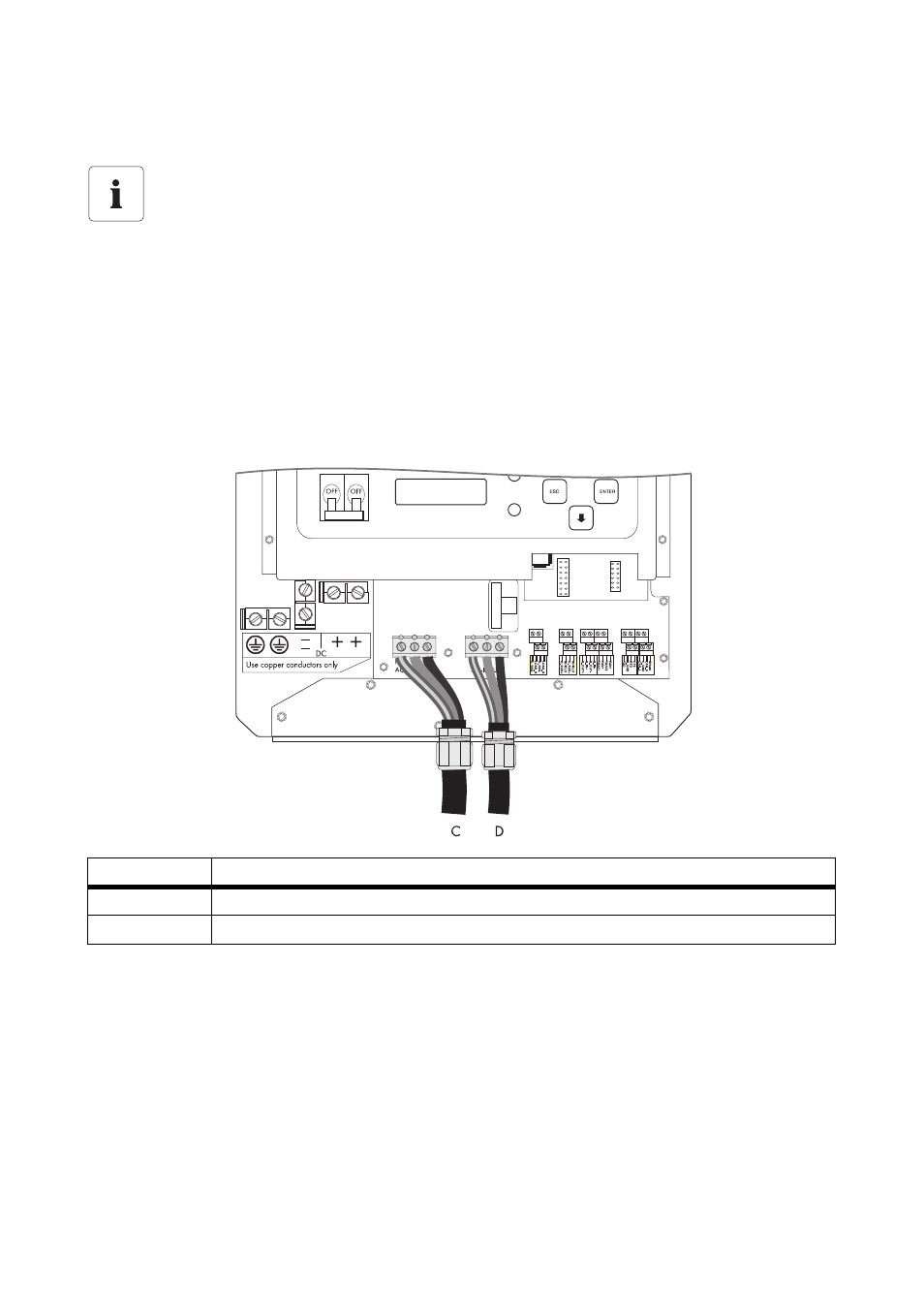

Position
Description
C
Sortie AC (réseau îlotage) - marquage de la borne « AC-OUTPUT »
D
Entrée AC (générateur / réseau) - marquage de la borne « AC-INPUT »
