9 Surveillance du réseau SMA America, LLC
54 SC500HEUS-fra-BE-BUS120320 Instructions d’emploi

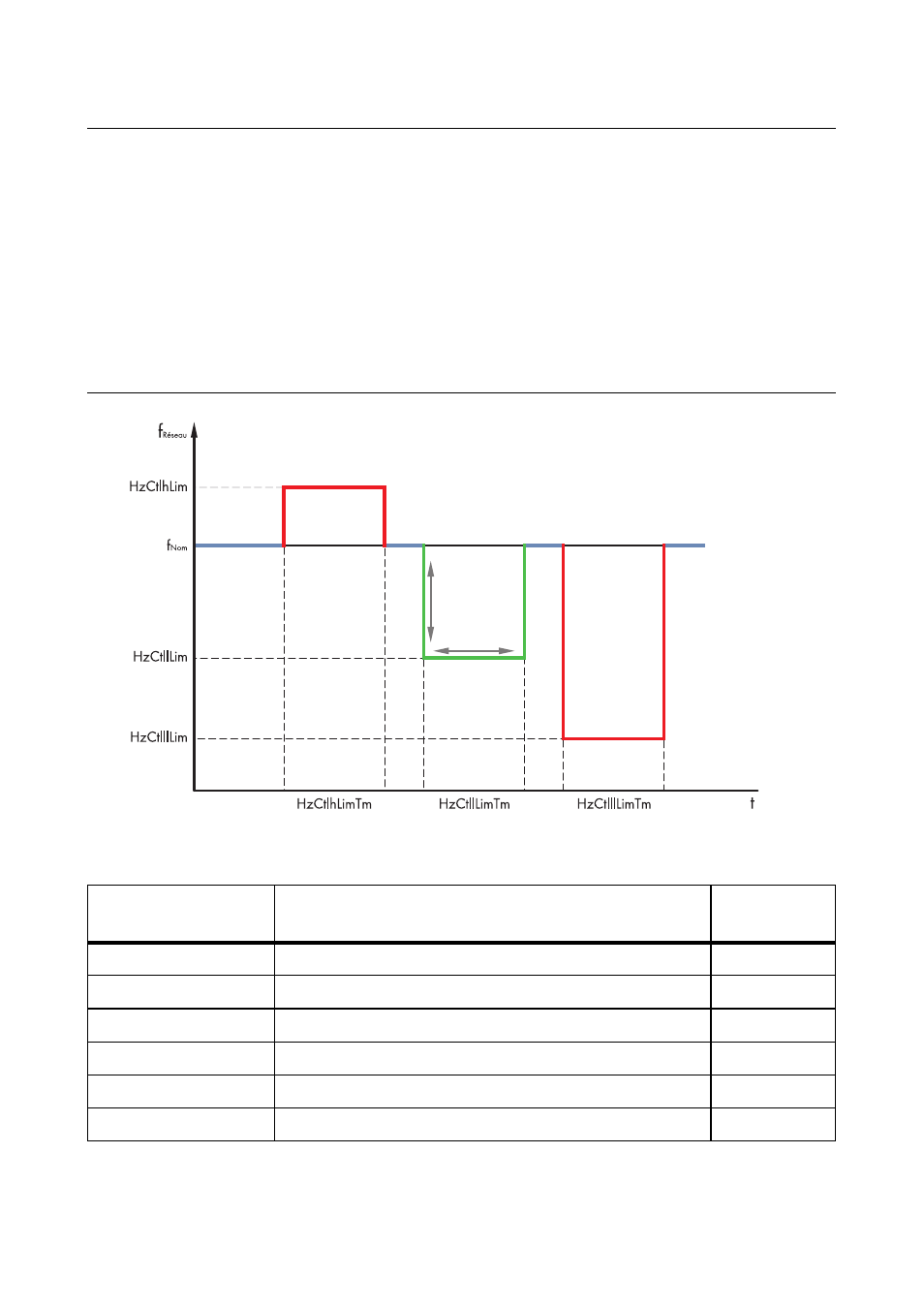

Figure 20 : Paramètres pour la fréquence du réseau
Exemple : comportement de l’onduleur en cas de sous-fréquence
La première valeur limite pour la sous-fréquence est définie dans le paramètre « HzCtllLim » et
comprend 59,3 Hz. La durée correspondante a été fixée à 160 ms dans le paramètre
« HzCtllLimTm ». La deuxième valeur limite pour la sous-fréquence est définie dans le paramètre
« HzCtlllLim » et comprend 57 Hz. La durée correspondante a été fixée à 160 ms dans le
paramètre « HzCtlllLimTm ».
La fréquence du réseau comporte 59 Hz et a donc baissé en-dessous de la première valeur limite
de la sous-fréquence. L’onduleur attend pendant 160 ms. Si au bout de cette période la fréquence
du réseau ne s’est pas élevée au--dessus de la première valeur limite, l’onduleur se coupe du réseau
électrique public.
Paramètres Explication Valeur par
défaut
« HzCtllLim » 1
ère
valeur limite de la sous-fréquence 59,3 Hz
« HzCtllLimTm » Intervalle pour la 1
ère
valeur limite de la sous-fréquence 160 ms
« HzCtlllLim » 2
ème
valeur limite de la sous-fréquence 57 Hz
« HzCtlllLimTm » Intervalle pour la 2
ème
valeur limite de la sous-fréquence 160 ms
« HzCtlhLim » 1
ère
valeur limite de la surfréquence 60,5 Hz
« HzCtlhLimTm » Intervalle pour la 1
ère
valeur limite de la surfréquence 160 ms
