SMA America, LLC 9 Surveillance du réseau
Instructions d’emploi SC500HEUS-fra-BE-BUS120320 53

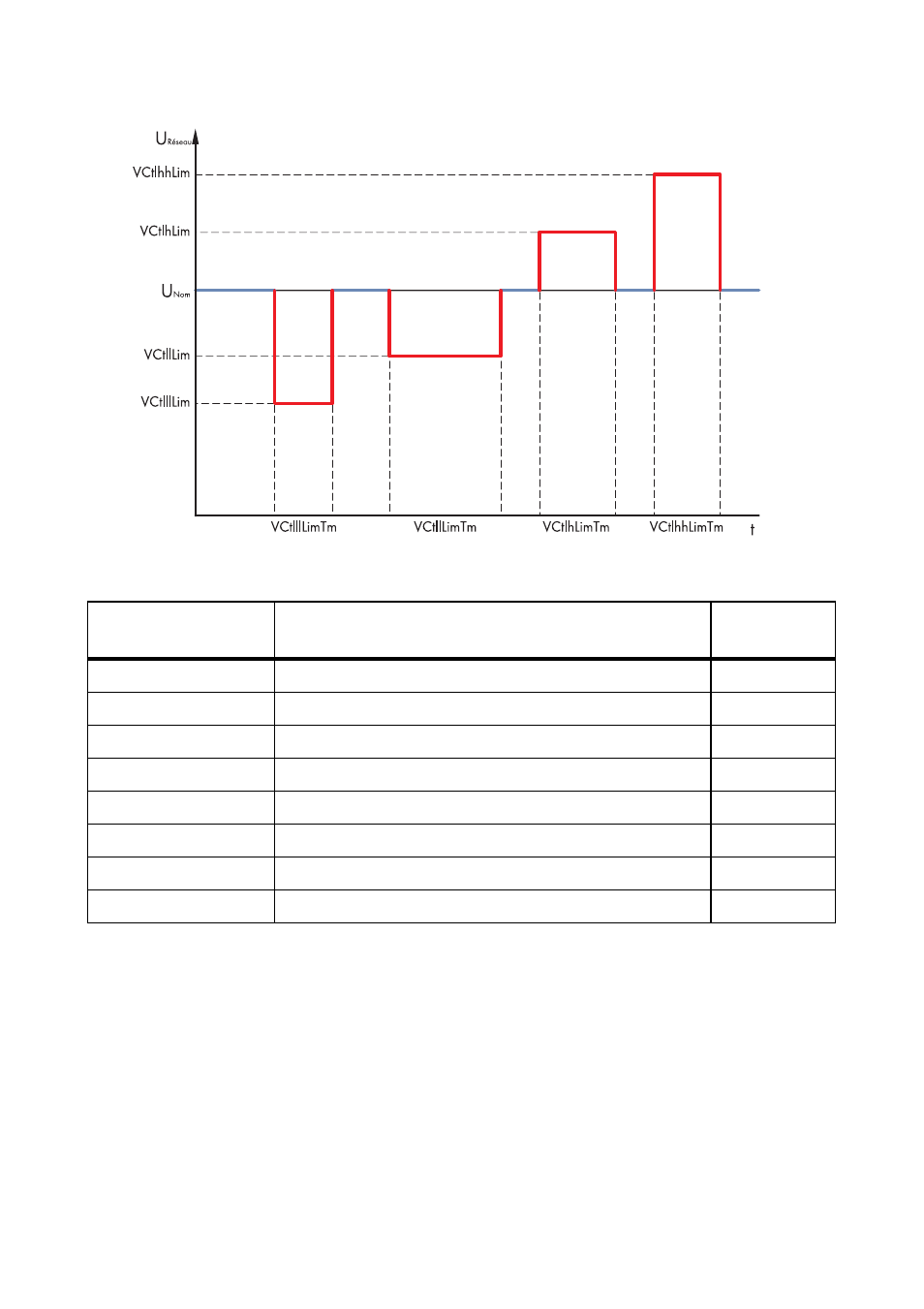

Figure 19 : Paramètres pour la surveillance de la tension d’alimentation
9.3 Surveillance de la fréquence du réseau
Conformément à IEEE 1547, deux valeurs limites pour la tension d’alimentation minimale et une
valeur limite pour la tension d’alimentation maximale sont définies en pourcentage pour la
surveillance de la fréquence du réseau.
Si la fréquence du réseau baisse en-dessous de la valeur définie dans les paramètres « HzCtllLim »
ou « HzCtlllLim », le Sunny Central attend que la durée définie dans les paramètres « HzCtllLim » ou
« HzCtllLim » expire et se coupe du réseau électrique public.
Si la fréquence du réseau s’élève au-dessus de la valeur définie dans les paramètres « HzCtllLim » ou
« HzCtlllLim », le Sunny Central attend que la durée définie dans les paramètres « HzCtlllLim » ou
« HzCtlllLim » expire et se coupe du réseau électrique public.
Paramètres Explication Valeur par
défaut
« VCtlllLim » 2
ème
valeur limite de la sous-tension 50 %
« VCtlllLimTm » Intervalle pour la 2
ème
valeur limite de la sous-tension 160 ms
« VCtllLim » 1
ère
valeur limite de la sous-tension 88 %
« VCtllLimTm » Intervalle pour la 1
ère
valeur limite de la sous-tension 2 000 ms
« VCtlhLim » 1
ère
valeur limite de la surtension 110 %
« VCtlhLimTm » Intervalle pour la 1
ère
valeur limite de la surtension 1 000 ms
« VCtlhhLim » 2
ème
valeur limite de la surtension 120 %
« VCtlhhLimTm » Intervalle pour la 2
ème
valeur limite de la surtension 160 ms
