SMA SC 500HE-US - Manuel (Page 24)

3 Description du produit SMA America, LLC
24 SC500HEUS-fra-BE-BUS120320 Instructions d’emploi
3.7 Surveillance d’isolation via GFDI
La surveillance d’isolation au sein du Sunny Central peut se faire par l’intermédiaire de la fonction
Ground Fault Detection Interruption (GFDI).
Le GFDI consiste en un disjoncteur miniature de haute performance avec courant de fonctionnement
réglable de caractéristique K. Le disjoncteur miniature est intégré à l’onduleur et raccordé entre une
barre omnibus d’entrée de mise à terre positive ou négative et la barre de terre.

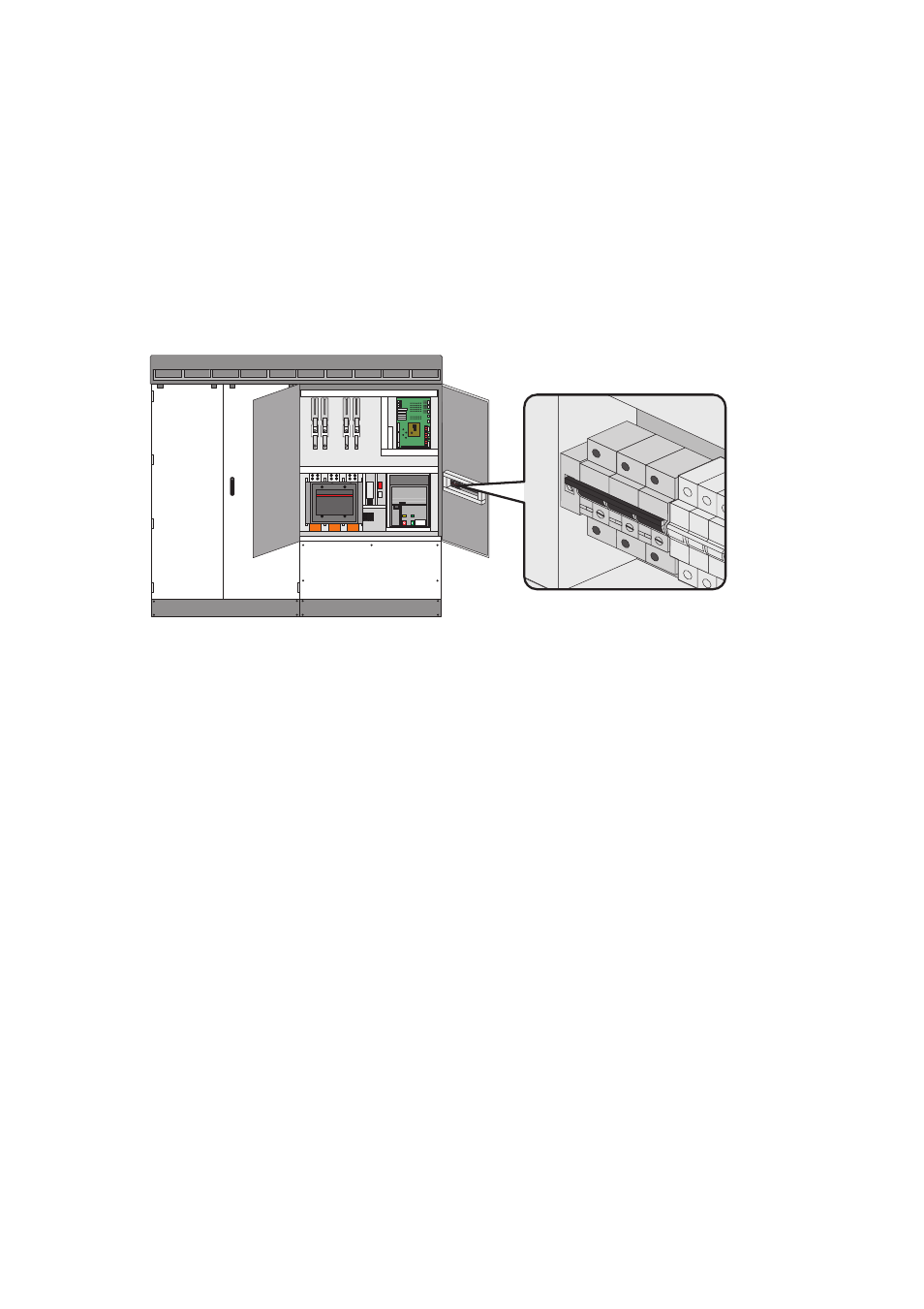

Figure 7 : GFDI dans le Sunny Central
3.8 Services du système de réseau
3.8.1 Conditions requises
Les installations photovoltaïques doivent participer à la gestion de l’injection conformément à
IEEE 1547. À cet effet, le plus important pour l’exploitant du réseau est de pouvoir limiter par
télécommande la puissance de l’installation photovoltaïque et de pouvoir la réduire temporairement
à zéro, dans les cas critiques. Les instructions de commande correspondantes de l’exploitant du
réseau doivent par conséquent être transmises rapidement et de manière fiable au Sunny Central, afin
qu’il les applique.
Le schéma ci-dessous illustre le principe d’application des consignes de l’exploitant du réseau. Dans
cette optique, c’est la Power Reducer Box qui assure la transmission de ces consignes à l’onduleur.
