8 Régulation de la puissance réactive SMA America, LLC
46 SC500HEUS-fra-BE-BUS120320 Instructions d’emploi
8.1.10 Procédure « PFCtlW »
Dans le cadre de la procédure « PFCtlW », le facteur de déphasage cos φ est réglé en fonction de
la puissance injectée. Le rapport est illustré par une courbe caractéristique paramétrable. La courbe
caractéristique peut être paramétrée de façon croissante ou décroissante. Les points de départ et de
fin de la courbe caractéristique peuvent être définis par l’intermédiaire de paramètres.

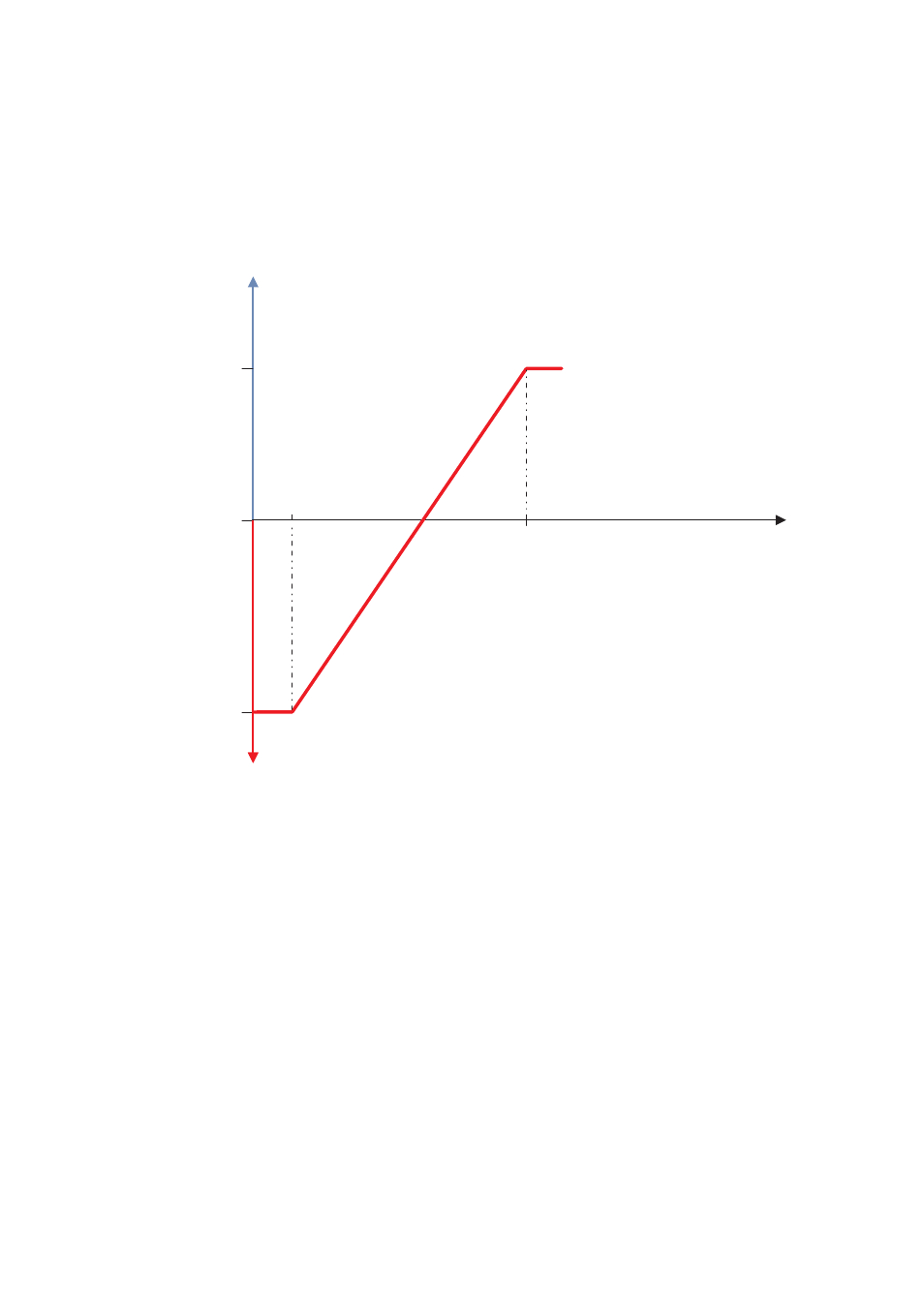

Figure 13 : Courbe caractéristique de réduction de la puissance réactive en fonction de la puissance active
À l’aide d’une courbe caractéristique linéaire avec limite vers le haut et le bas, un facteur de
déphasage cos φ peut être réglé en fonction de la puissance active injectée momentanée. Les points
de départ et de fin de la courbe caractéristique peuvent être définis par l’intermédiaire de paramètres.
Le réglage des points de départ et de fin permet de déterminer le tracé de la courbe caractéristique.
Paramètres utilisés « PF-PFStr »
« PF-PFExtStr »
« PF-PFStop »
« PF-PFExtStop »
« PF-WStr »
« PF-WStop »
1
PF-PFStop /
PF-PFExtStop
PF-PFStr /
PF-PFExtStr
PF-WStr
PF-WStop
surexcité
Puissance réactive actuelle
sous-excité
