4.2 Changer le mode de diagramme
L’écran vous permet d’afficher la puissance injectée du Sunny Central sous forme de diagramme. Le
diagramme peut être affiché en mode de jour ou en mode horaire.

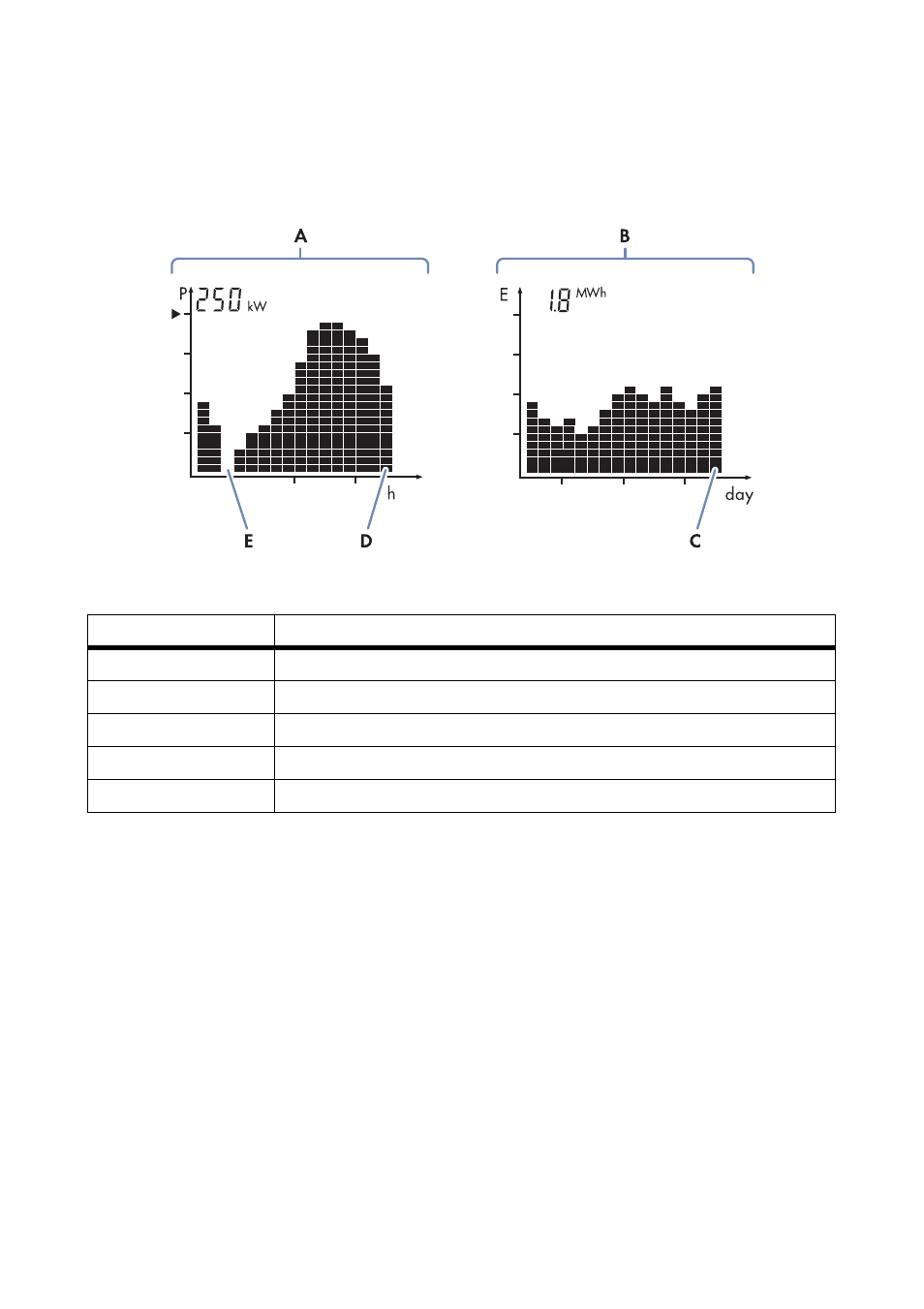

Figure 10 : Diagramme en mode horaire et de jour (exemples)
Par défaut, le diagramme est représenté en mode de jour. Au total, le diagramme représente
16 heures ou 16 jours sous forme de barres. La barre de droite du diagramme représente l’heure
actuelle ou le jour actuel (C et D). À chaque nouvelle heure ou nouveau jour, le diagramme se
déplace vers la gauche.
• Pour passer au mode de jour du diagramme, tournez le bouton situé à côté de l’écran vers la
gauche.
• Pour passer au mode horaire du diagramme, tournez le bouton situé à côté de l’écran vers la
droite.
Position Description
A Diagramme en mode horaire
B Diagramme en mode de jour
C Énergie injectée dans le réseau de la journée en cours
D Puissance injectée de l’heure actuelle
E Aucune puissance injectée
