6.3.4.2 Installation de la bride à étrier sur la barre omnibus
Structure du raccordement à l’aide d’une bride à étrier

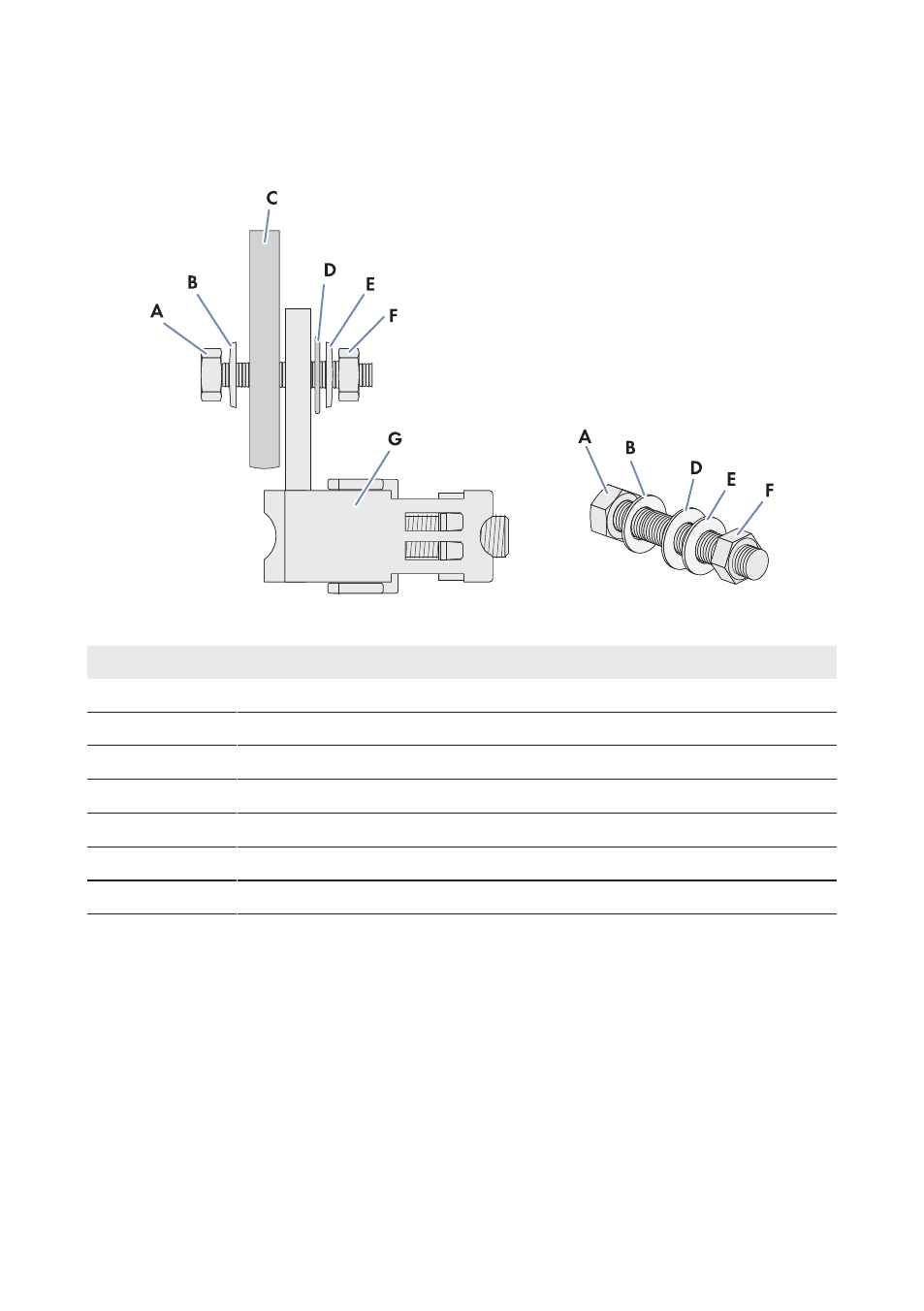

Figure 13 : Structure du raccordement à l’aide d’une bride à étrier
Position
Désignation
A
Vis M12
B
Rondelle
C
Barre omnibus étamée en cuivre
D
Rondelle extralarge
E
Rondelle de serrage
F
Écrou M12
G
Bride à étrier
Installation de la bride à étrier sur la barre omnibus
1. Assurez-vous que le sous-distributeur DC est coupé et sécurisé contre le réenclenchement (voir
chapitre 8 « Mise hors tension et remise sous tension », page 48).
2. Assurez-vous que l'onduleur est hors tension côté DC et qu'il est sécurisé contre le
réenclenchement (voir les instructions de l’onduleur).
3. Retirez le matériel de fixation des câbles DC principaux situé dans le sous-distributeur DC sur
les barres omnibus.
