☐ Largeur maximale des cosses d’extrémité lors du raccordement de deux câbles par potentiel :
48 mm
Avec des câbles de petite section, les cosses d'extrémité peuvent être montées les unes à côté
des autres.
Avec des câbles de grande section, les cosses d'extrémité doivent être montées les unes
derrière les autres.
Matériel de montage supplémentaire nécessaire (non compris dans le contenu de
livraison) :
☐ Pour le raccordement de câbles en cuivre : cosses tubulaires en cuivre étamées pour taille de
vis M12
☐ Chiffon propre
☐ Produit nettoyant à base d’éthanol
Structure du raccordement avec une cosse d’extrémité

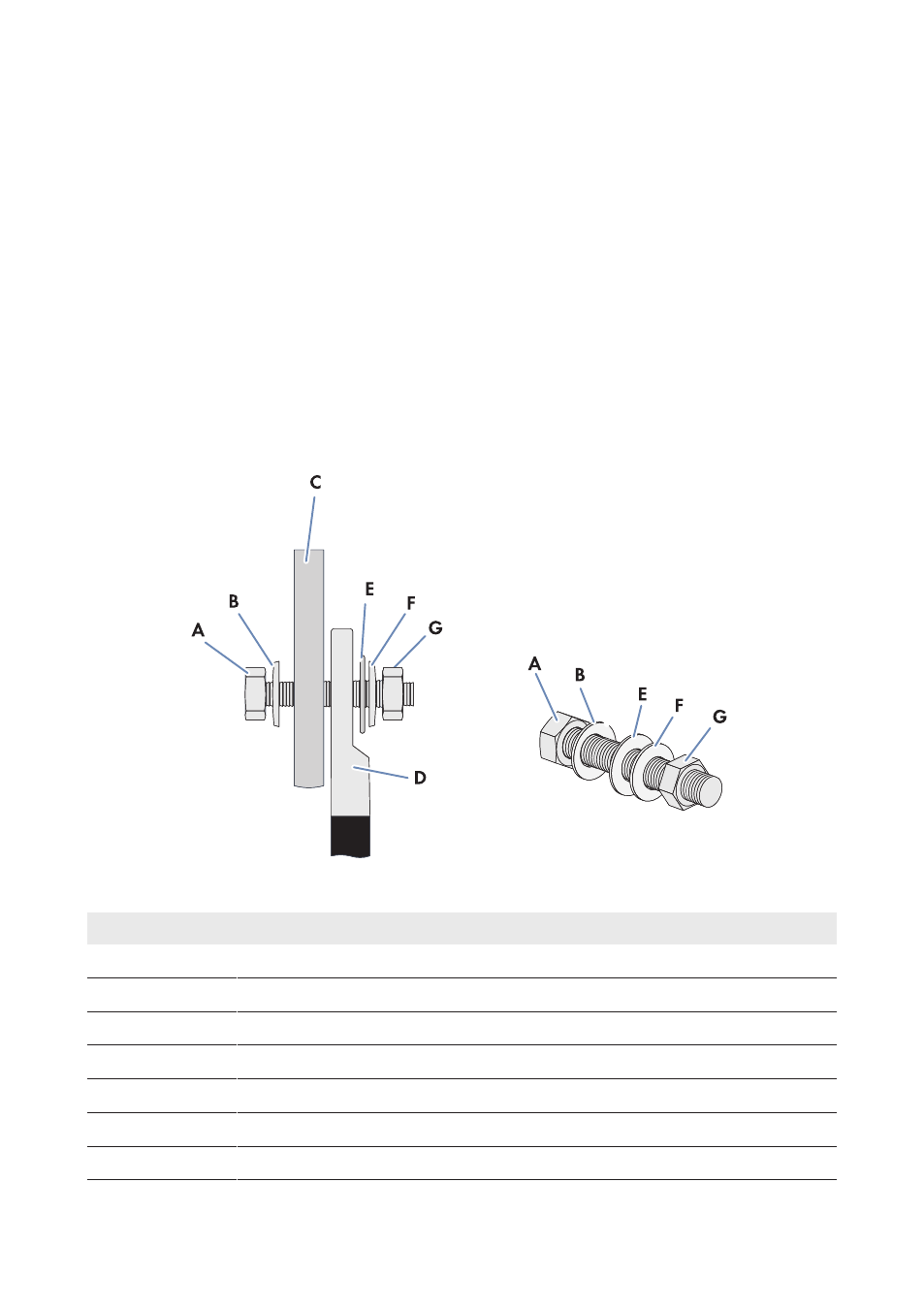

Figure 12 : Structure du raccordement avec une cosse d’extrémité
Position
Désignation
A
Vis M12
B
Rondelle
C
Barre omnibus étamée en cuivre
D
Cosse tubulaire étamée
E
Rondelle extralarge
F
Rondelle de serrage
G
Écrou M12
6 Installation
