4.7 DEL sur le module électronique
L‒ L+
LK/ACT
SPEED
LK/ACT
SPEED
UPD
ERR
AL
PWR
COM
A
B
C
D
E

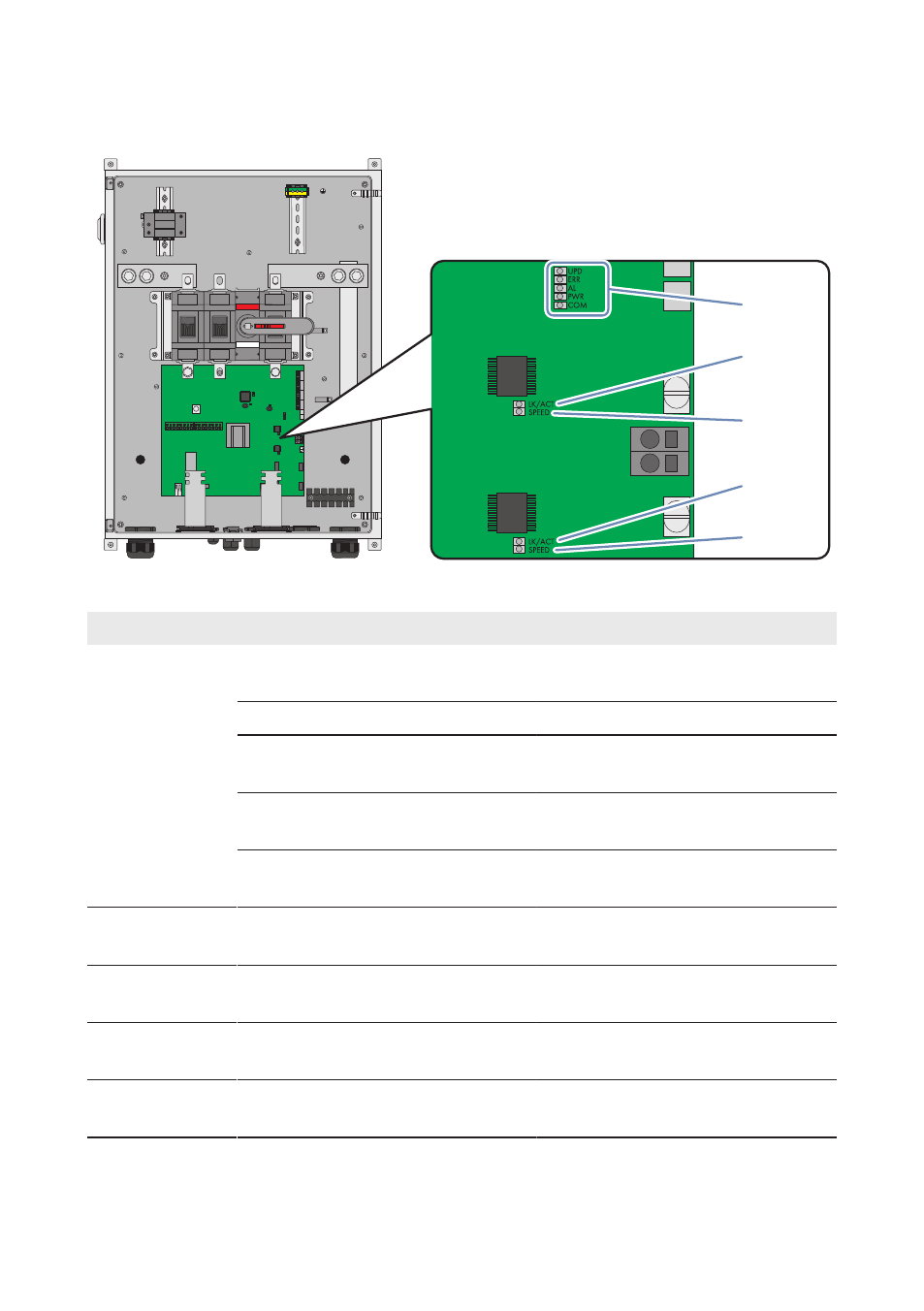

Figure 7 : DEL sur le module électronique
Position Désignation Couleur Explication
A UPD jaune État de la mise à jour du SMA String-
Monitor
ERR rouge Erreur du SMA String-Monitor
AL vert État du micrologiciel du SMA String-
Monitor
PWR vert État de l'alimentation en tension du
SMA String-Monitor
COM jaune État de la communication du SMA
String-Monitor
B LK/ACT vert État/activité de la connexion réseau
de la sortie de communication
C SPEED jaune Vitesse de la connexion réseau de la
sortie de communication
D LK/ACT vert État/activité de la connexion réseau
de l'entrée de communication
E SPEED jaune Vitesse de la connexion réseau de
l'entrée de communication
Vous trouverez une description des états des DEL dans le chapitre (voir chapitre 9.1, page 51).
