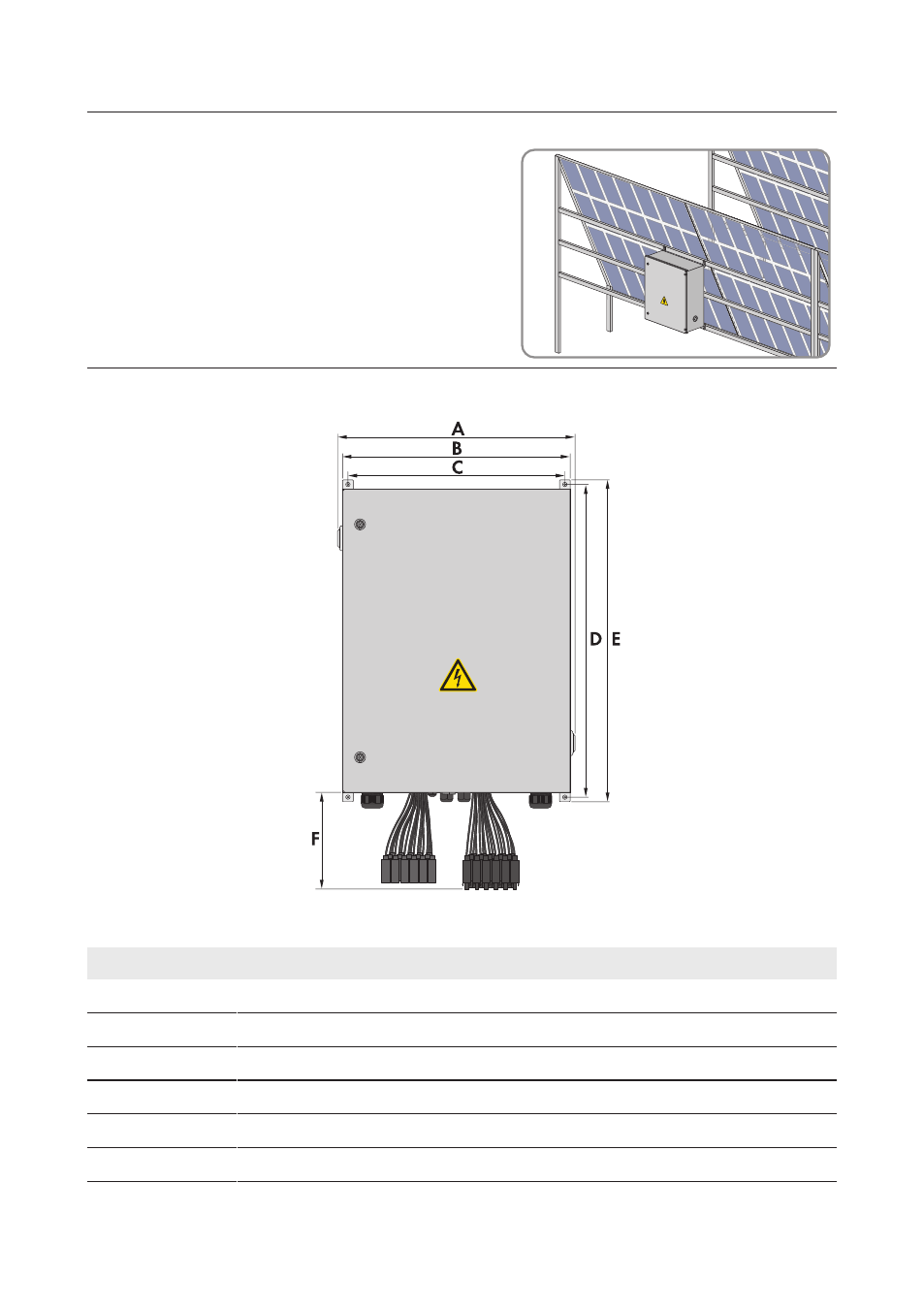

Exemple : montage sur le support du générateur photovoltaïque
• Si le générateur photovoltaïque est monté sur
un support indépendant, veillez à placer le
sous-distributeur DC à l’ombre, sur le support
du générateur photovoltaïque. Veillez à ce que
l'eau ne puisse pas s’écouler de la surface du
panneau sur le boîtier du sous-distributeur DC.
Dimensions et points de fixation :
Figure 8 : Dimensions et points de fixation
Position Explication
A 630,00 mm
B 600,00 mm
C 573,00 mm (distance entre les points de fixation)
D 825,60 mm (distance entre les points de fixation)
E 850,00 mm
F 250,00 mm
