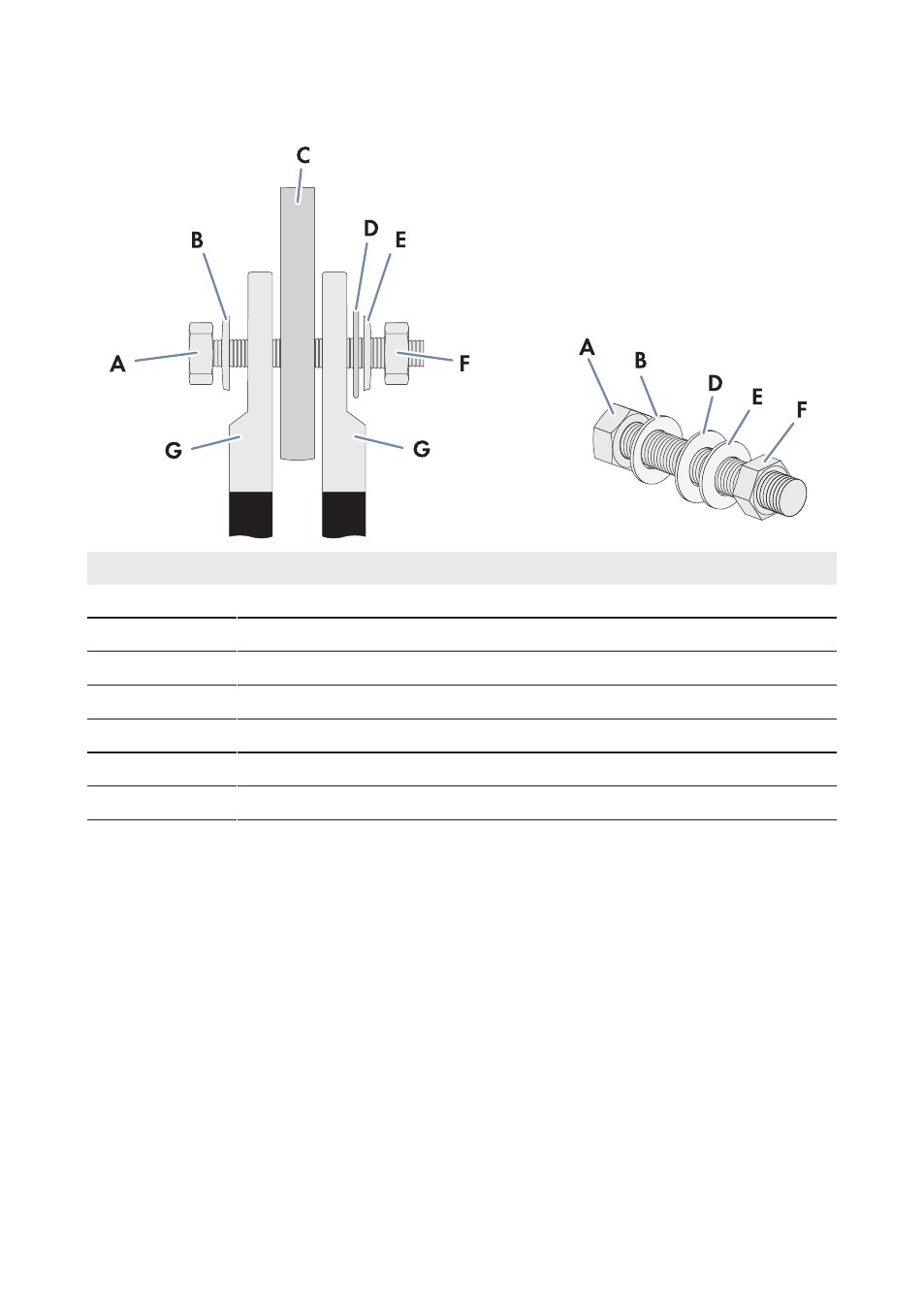

Structure du raccordement avec deux cosses d’extrémité
Position
Désignation
A
Vis M12
B
Rondelle
C
Barre omnibus étamée en cuivre
D
Rondelle extralarge
E
Rondelle de serrage
F
Écrou M12
G
Cosse tubulaire étamée
Procédure :
1. Assurez-vous que le sous-distributeur DC est coupé et sécurisé contre le réenclenchement (voir
chapitre 8 « Mise hors tension et remise sous tension », page 48).
2. Assurez-vous que l'onduleur est hors tension côté DC et qu'il est sécurisé contre le
réenclenchement (voir les instructions de l’onduleur).
3. Insérez les câbles DC principaux à travers l'ouverture de boîtier (voir chapitre 6.1, page 26),
avec l'insert d'étanchéité, dans le sous-distributeur DC (voir chapitre 12.1, page 64).
4. Sertissez les câbles DC principaux de cosses tubulaires. Veillez à ce qu'aucun reste de câble
ne tombe dans le sous-distributeur DC.
5. Retirez le matériel de fixation des câbles DC principaux situé dans le sous-distributeur DC sur
les barres omnibus.
6. Nettoyez les surfaces de contact à l’aide d’un chiffon propre et d’un produit à base d’éthanol
et ne les touchez plus une fois le nettoyage terminé.
