SMA METER CONNECTION BOX - Manuel (Page 17)

SMA Solar Technology AG Raccordement électrique
Instructions d’installation METERBOX-IFR110611 17

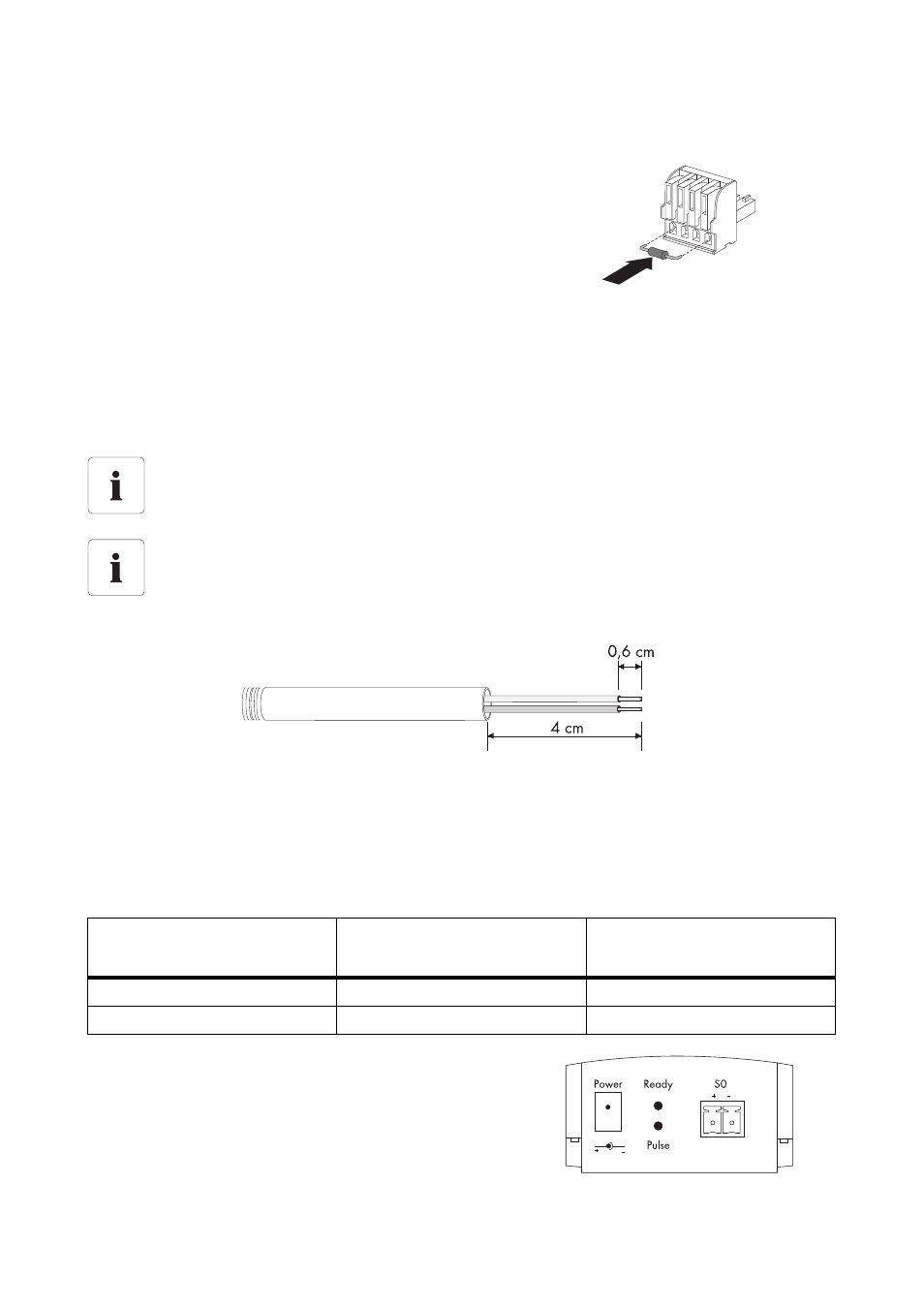

6.4 Terminaison de la Meter Connection Box
Vous devez terminer la Meter Connection Box
uniquement lorsqu'elle se trouve sur l'une des deux
extrémités du bus de communication RS485.
1. Branchez la résistance fournie dans les broches
2 et 7 du connecteur à 4 pôles.
2. Branchez le connecteur dans la borne libre de la
Meter Connection Box pour le bus de communication RS485.
☑ La Meter Connection Box est à présent terminée.
6.5 Raccordement de la Meter Connection Box au compteur
d'énergie
1. Retirez 4 cm de la gaine du câble.
2. Raccourcissez les fils superflus.
3. Dénudez les fils d'environ 6 mm.
4. Reliez les fils au connecteur à 2 pôles.
5. Notez les couleurs des fils.
6. Branchez le connecteur dans la borne « S0 » de la
Meter Connection Box.
7. Raccordez l'autre extrémité du câble au compteur
d'énergie.
☑ La Meter Connection Box est à présent raccordée
au compteur d'énergie.
Longueur de câble maximale : 3 m
La longueur de câble maximale ne doit pas dépasser 3 m.
Recommandation de câble
Vous pouvez également utiliser le câble de communication RS485 pour raccorder la
Meter Connection Box au compteur d'énergie.
Meter Connection Box
Borne S0 Couleur du fil Sortie d'impulsion du
compteur d'énergie
+ + (par ex. +ve)
− − (par ex. − ve)
