SMA METER CONNECTION BOX - Manuel (Page 15)

SMA Solar Technology AG Raccordement électrique
Instructions d’installation METERBOX-IFR110611 15

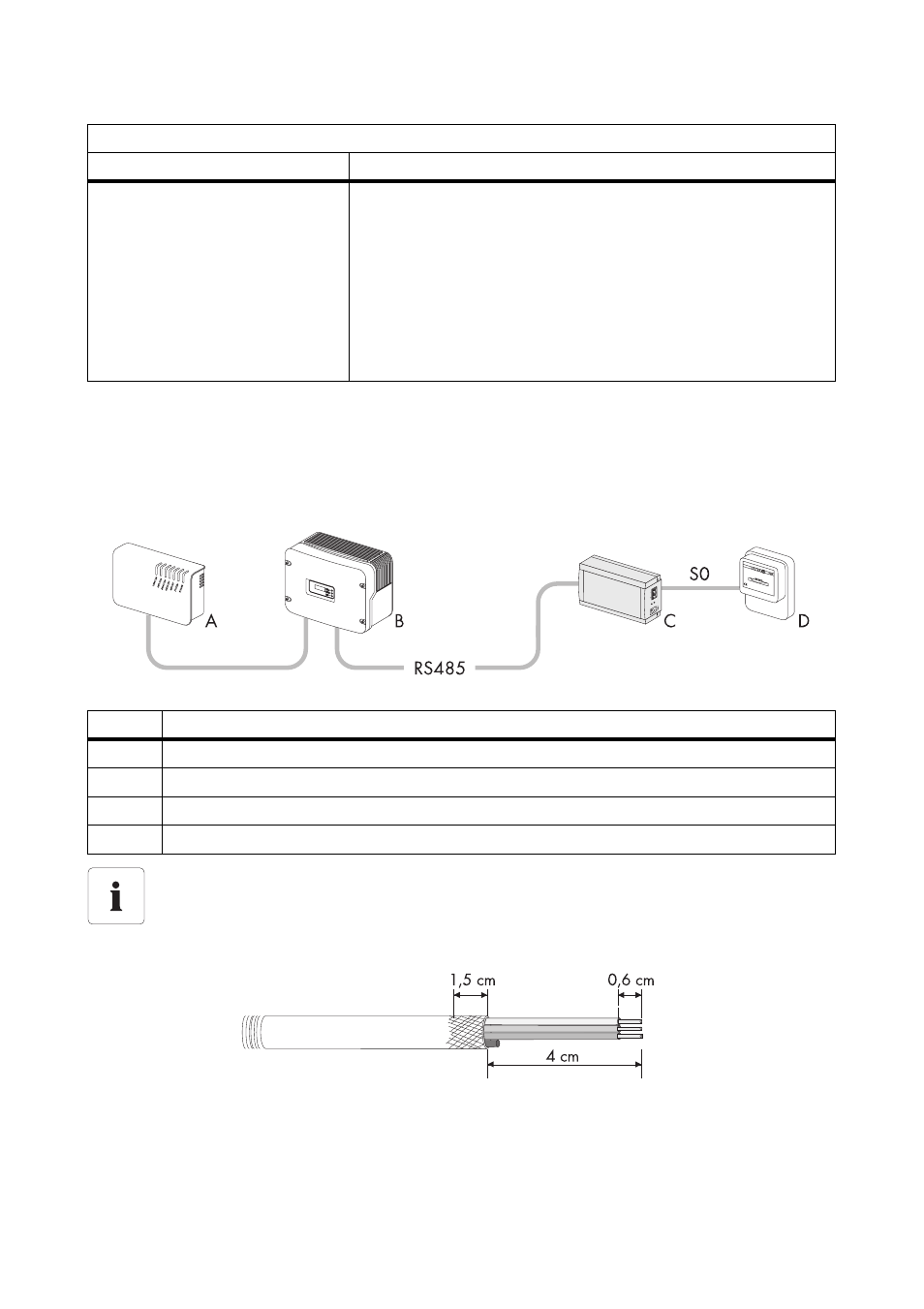

6.3 Raccordement de la Meter Connection Box au bus de
communication RS485
1. Retirez 4 cm de la gaine du câble.
2. Raccourcissez le blindage du câble à 1,5 cm.
éteinte en continu Aucun relevé effectué sur le compteur d'énergie*
Le compteur d'énergie n'émet aucune impulsion de comptage. En
fonction du type de compteur d'énergie raccordé (cf. page 23),
cela signifie :
• absence de consommation d'énergie
• absence d'injection sur le réseau
• absence de rendement photovoltaïque
* Lorsque le compteur d'énergie émet des impulsions de comptage et que la DEL « Pulse » reste toutefois allumée ou éteinte en
continu, veuillez vous reporter au chapitre 10 « Recherche d'erreurs » (Page 21).
Position Désignation
A
Sunny WebBox
B Onduleur
C Meter Connection Box
D Compteur d'énergie
Remarque relative au câblage de l'interface RS485
Pour plus d'informations sur le câblage RS485, consultez le poster concernant le schéma
de câblage RS485.
DEL « Pulse » (jaune)
État
Signification
