6 Raccordement électrique

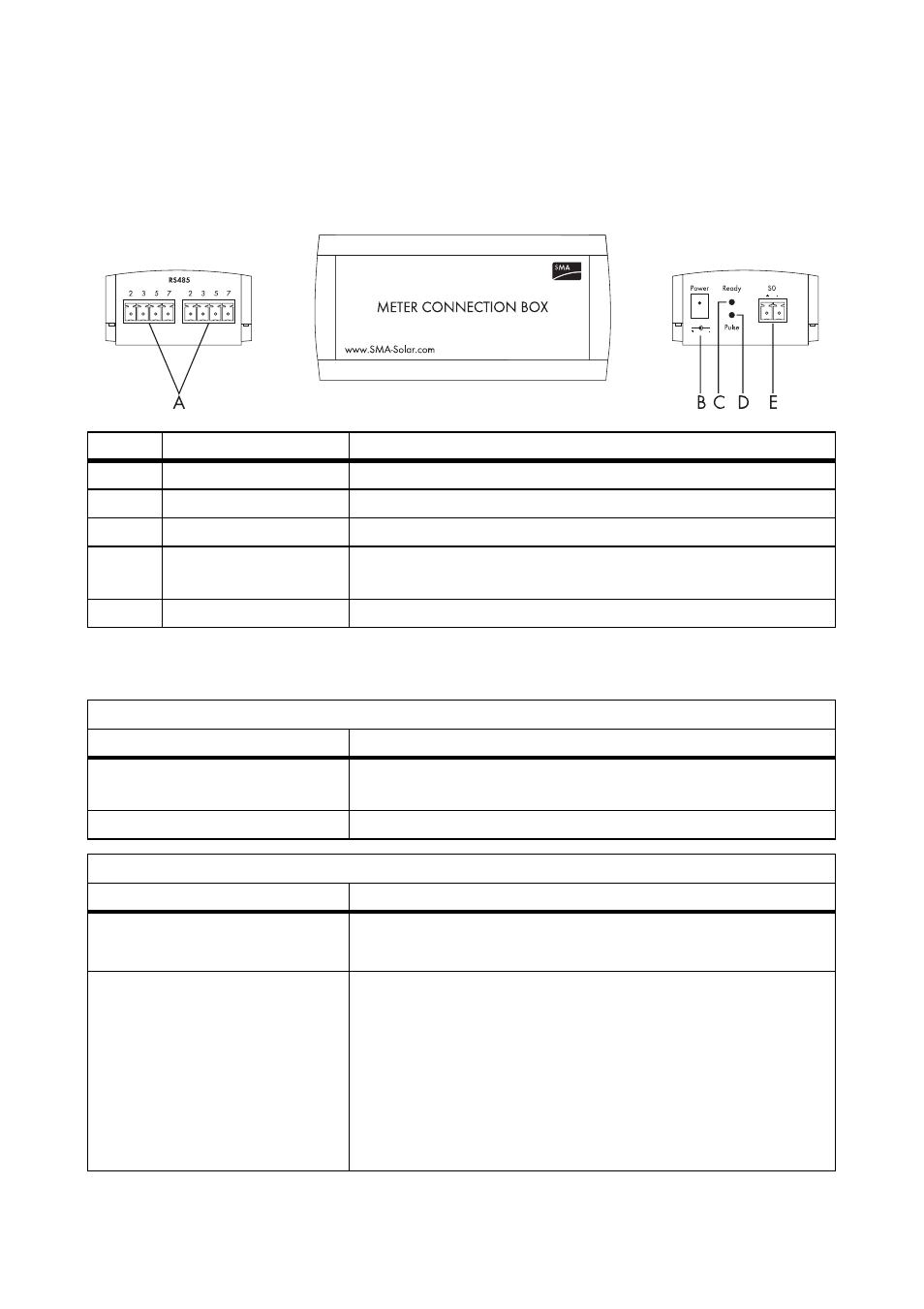

6.1 Aperçu de l'appareil
6.2 Aperçu des DEL
Position Désignation
Signification
A
« RS485 »
Borne pour bus de communication RS485
B
« Power »
Borne pour bloc d'alimentation
C
« Ready »
DEL « Ready » pour l'alimentation électrique
D
« Pulse »
DEL « Pulse » pour la transmission des données mesurées à l'aide
d'impulsions de comptage
E
« S0 »
Borne S0
DEL « Ready » (verte)
État
Signification
clignote
La communication est en train d'être établie via le bus de
communication RS485.
allumée en continu
Tension OK
DEL « Pulse » (jaune)
État
Signification
clignote
Fonctionnement normal
Le compteur d'énergie émet des impulsions de comptage.
allumée en continu
Aucun relevé effectué sur le compteur d'énergie
*
Le compteur d'énergie n'émet aucune impulsion de comptage. En
fonction du type de compteur d'énergie raccordé (cf. page 23),
cela signifie :
• une absence de consommation d'énergie
• absence d'injection sur le réseau
• absence de rendement photovoltaïque
