Raccordement électrique SMA Solar Technology AG
16 METERBOX-IFR110611 Instructions d’installation

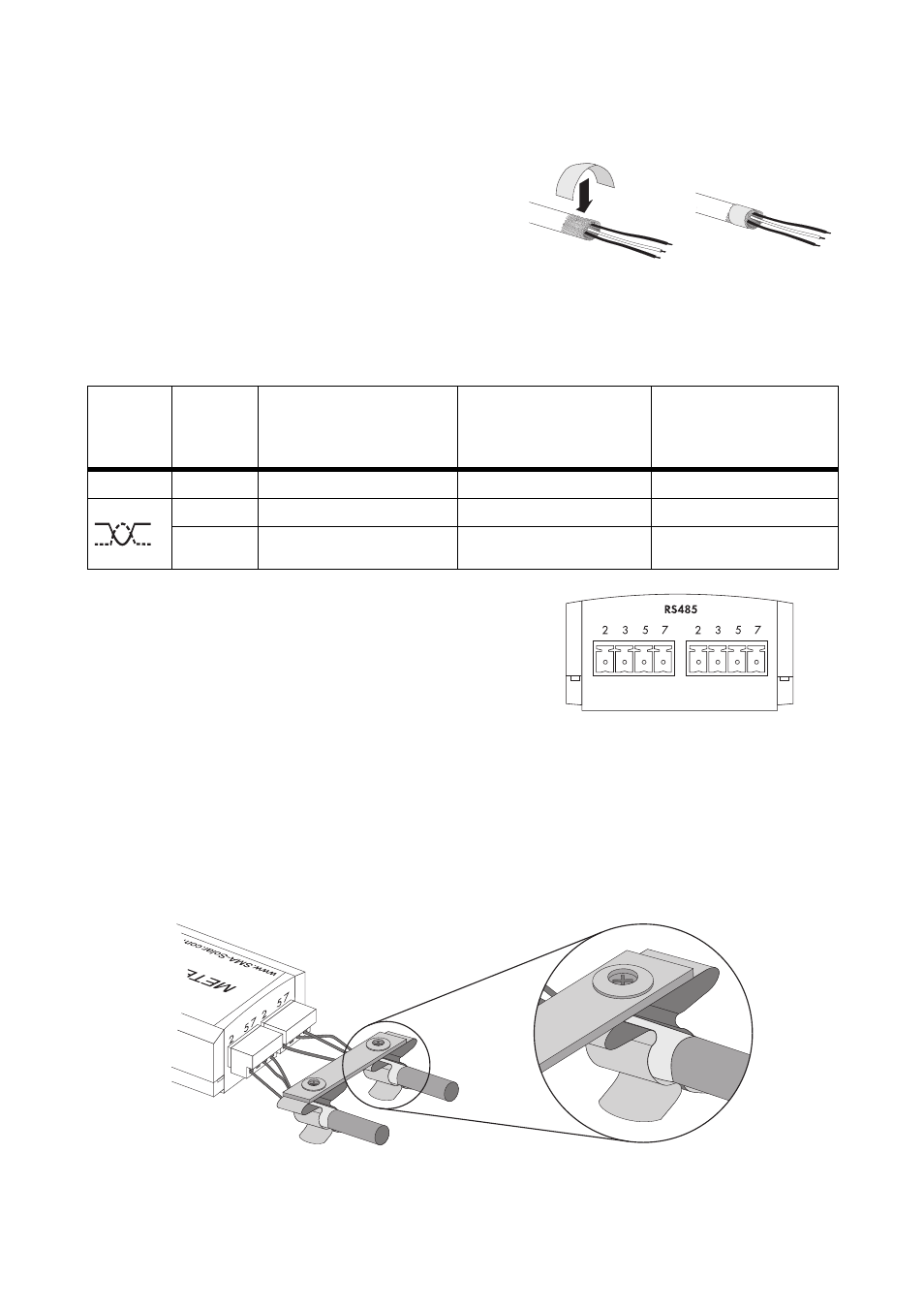

3. Si la Meter Connection Box se trouve au milieu du bus de communication RS485 :
• Retournez le blindage du câble vers l'arrière et
collez-le avec une feuille adhésive conductrice. La
borne de blindage y sera ensuite fixée.
4. Raccourcissez les fils superflus jusqu'à la gaine du
câble.
5. Dénudez les fils d'environ 6 mm.
6. Reliez les fils au connecteur à 4 pôles.
7. Notez les couleurs des fils.
8. Branchez le connecteur de la Meter Connection
Box dans l'une des deux fiches destinées au bus de
communication RS485.
9. Raccordez l'autre extrémité du câble au bus de communication RS485.
Consultez le poster concernant le principe de câblage RS485 pour l'affectation des bornes et
le câblage du système.
10. Si la Meter Connection Box se trouve au milieu du bus de communication RS485 :
• Enfoncez la borne de blindage sur les blindages des deux câbles.
☑ La Meter Connection Box est à présent raccordée au bus de communication RS485.
Symbole Signal Meter Connection Box
Borne pour bus de
communication RS485 Couleur du fil Bus de
communication
RS485
GND 5 5
Data+ 2 2
Data − 7 7
