Montage SMA Solar Technology AG
12 METERBOX-IFR110611 Instructions d’installation

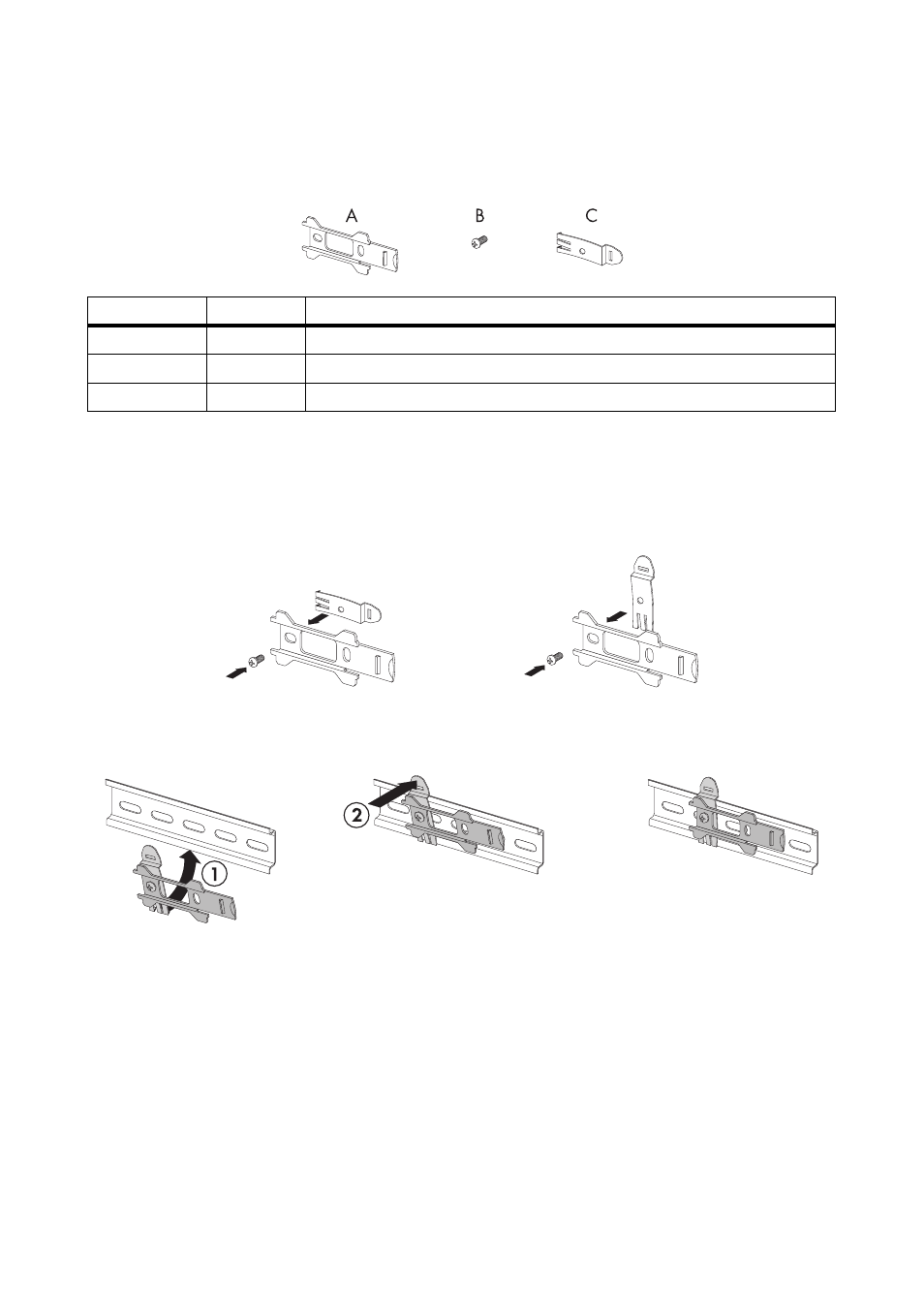

5.3 Montage de la Meter Connection Box sur profilé chapeau
Accessoires de montage inclus dans la livraison
1. Choisissez le lieu de montage en respectant les exigences relatives au lieu de montage.
2. Fixez l'agrafe au support à l'aide de la vis comme indiqué sur l'illustration.
Il est possible de monter la Meter Connection Box en position verticale ou horizontale. Veillez
à fixer l'agrafe en conséquence.
3. Fixez le support au profilé chapeau comme indiqué sur l'illustration. L'illustration correspond à
la disposition pour un montage en position horizontale.
Position Quantité Désignation
A 1 Support
B 1 Vis
C 1 Agrafe
