☐ Si des dalles sont posées jusqu’à l’onduleur, une jointure doit être observée entre l’onduleur et la surface dallée.
La largeur de la jointure est de : 30 mm.
9.1.3 Exigences relatives à la sous-fondation et à la pose des câbles
Si vous n’utilisez pas de socle de SMA Solar Technology AG, vous pouvez également installer l’onduleur directement
sur la sous-fondation.
La sous-fondation doit présenter les caractéristiques suivantes :
☐ La sous-fondation doit être adaptée au poids de l’onduleur. L’onduleur pèse : 1 950 kg.
☐ L’irrégularité du sol doit être inférieure à 0,25 % (selon la norme DIN 18202 : tableau 3, ligne 4).
☐ L’inclinaison de la sous-fondation doit être comprise entre 0,5 % et 1 %. Ainsi, l’eau de pluie peut s’écouler sous
l’onduleur.
☐ La sous-fondation doit présenter au minimum les dimensions suivantes :
Position Désignation
Largeur 2 600 mm
Profondeur 1 000 mm

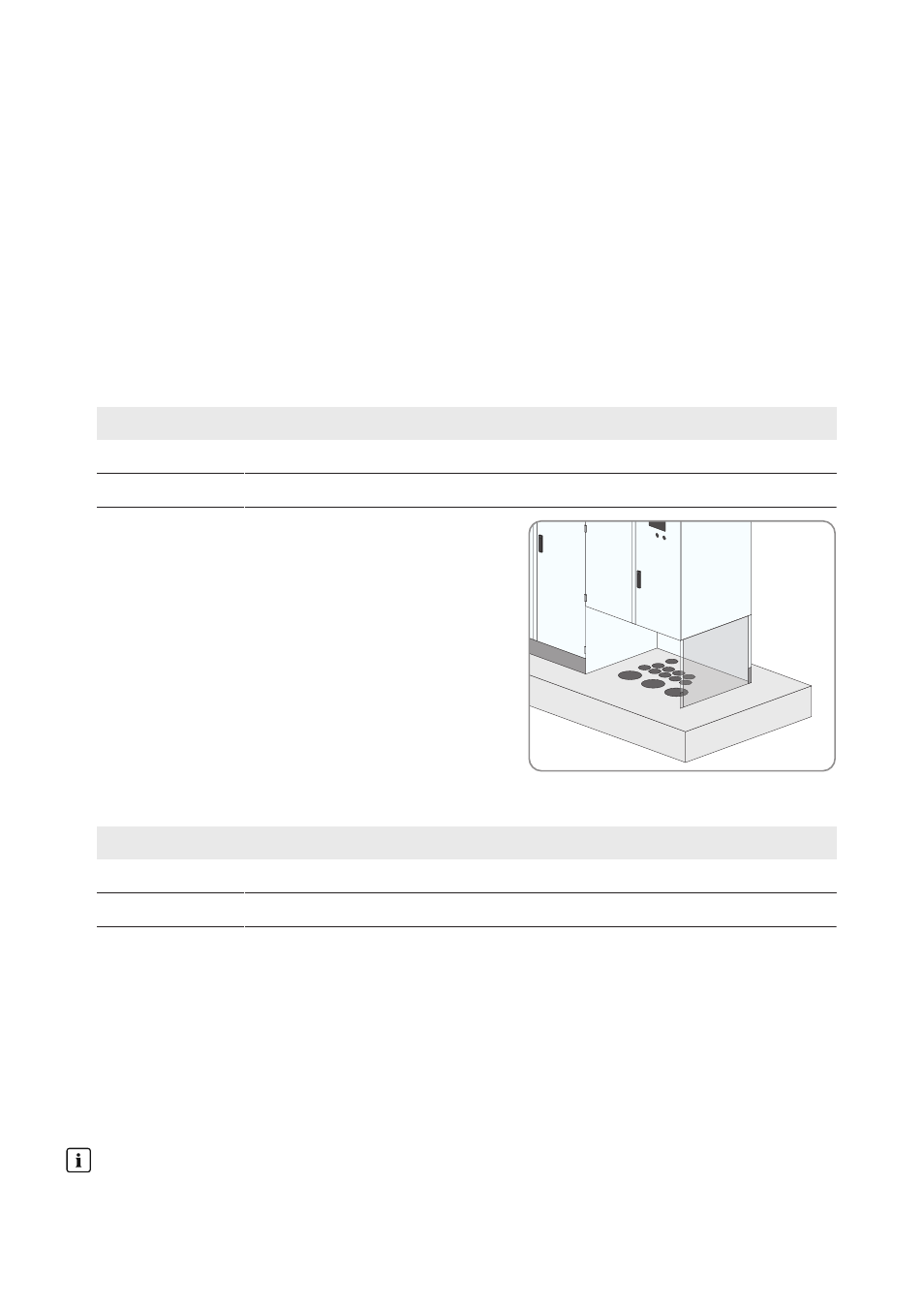

☐ Tenez compte des passages de câbles dans la sous-fondation.
☐ Pour faciliter l’utilisation et l’entretien, il est recommandé d’élargir la sous-fondation de chaque côté de l’onduleur
ou de prévoir une surface plane et fixe. La sous-fondation doit présenter au minimum les dimensions suivantes :
Position Désignation
Largeur 3 400 mm
Profondeur 1 800 mm
☐ Si des dalles sont posées jusqu’à la sous-fondation de l’onduleur, une jointure doit être observée entre l’onduleur
et la surface dallée. La largeur de la jointure est de : 30 mm.
Exigences relatives à la disposition des câbles :
☐ Les ouvertures pour les câbles doivent être prévues dans la sous-fondation, sous l’armoire électrique.
☐ Des tubes vides doivent être installés dans la sous-fondation en tant que chemin de câbles.
☐ Les câbles de communication, de régulation et d’alimentation en tension doivent être séparés des câbles AC
et DC.
☐ Un espace suffisant pour garantir une pose correcte doit être prévu.
Moment de la pose des câbles
Le moment où les câbles sont posés doit être décidé individuellement pour chaque centrale photovoltaïque.
