Vue d’ensemble du raccordement avec une cosse d’extrémité à un trou pour câbles de mise à la
terre et DC

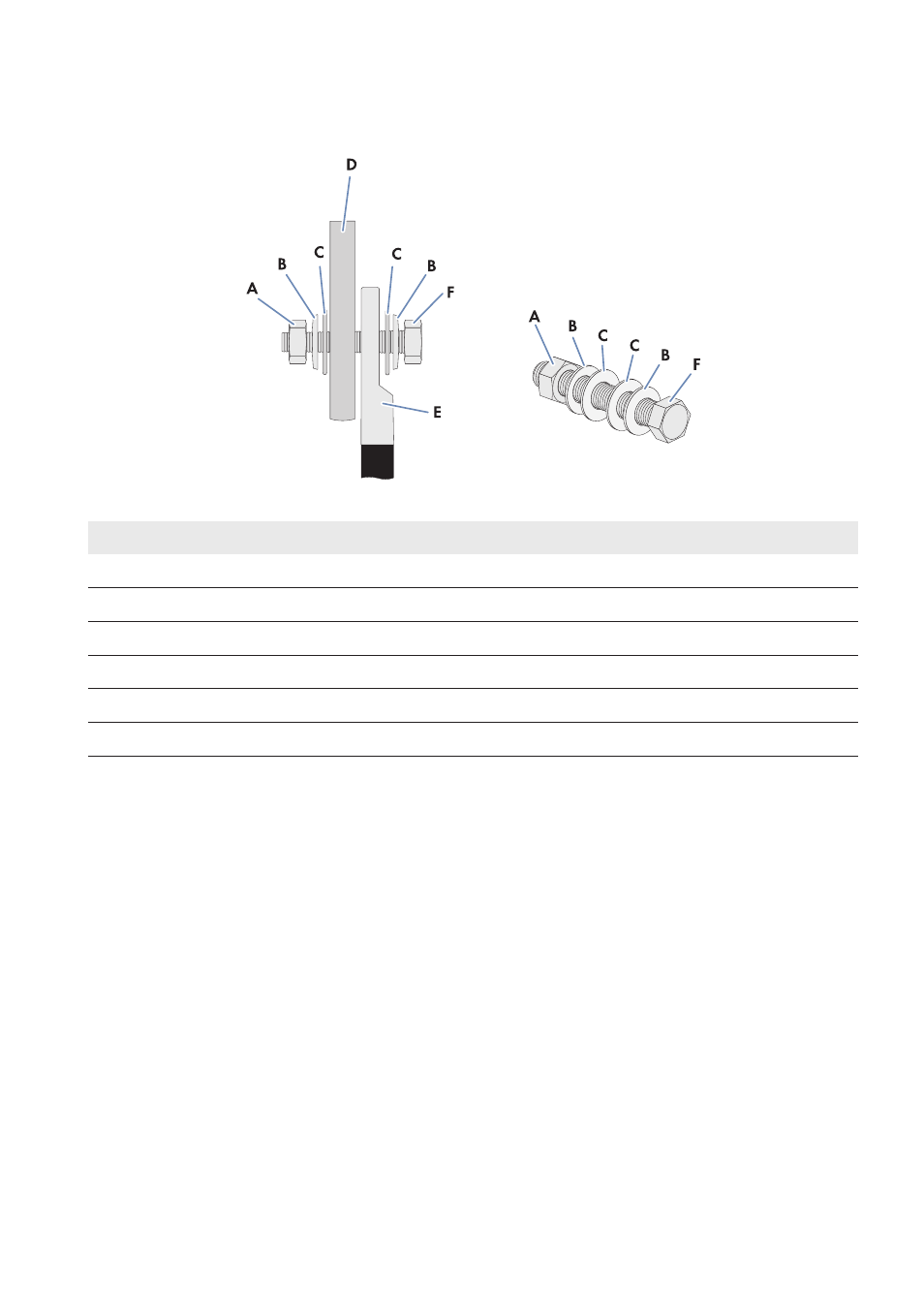

Figure 13 : Structure du raccordement avec une cosse d’extrémité à un trou
Position
Désignation
A
Écrou M12
B
Rondelle de serrage
C
Rondelle extralarge
D
Barre de raccordement
E
Cosse d’extrémité étamée à un trou
F
Vis M12
7 Actions récurrentes
SMA Solar Technology AG
Instructions d’installation
43
SC1000CPXT-IA-E4-fr-10
