Vue d’ensemble du raccordement avec deux cosses d’extrémité à deux trous pour câbles DC

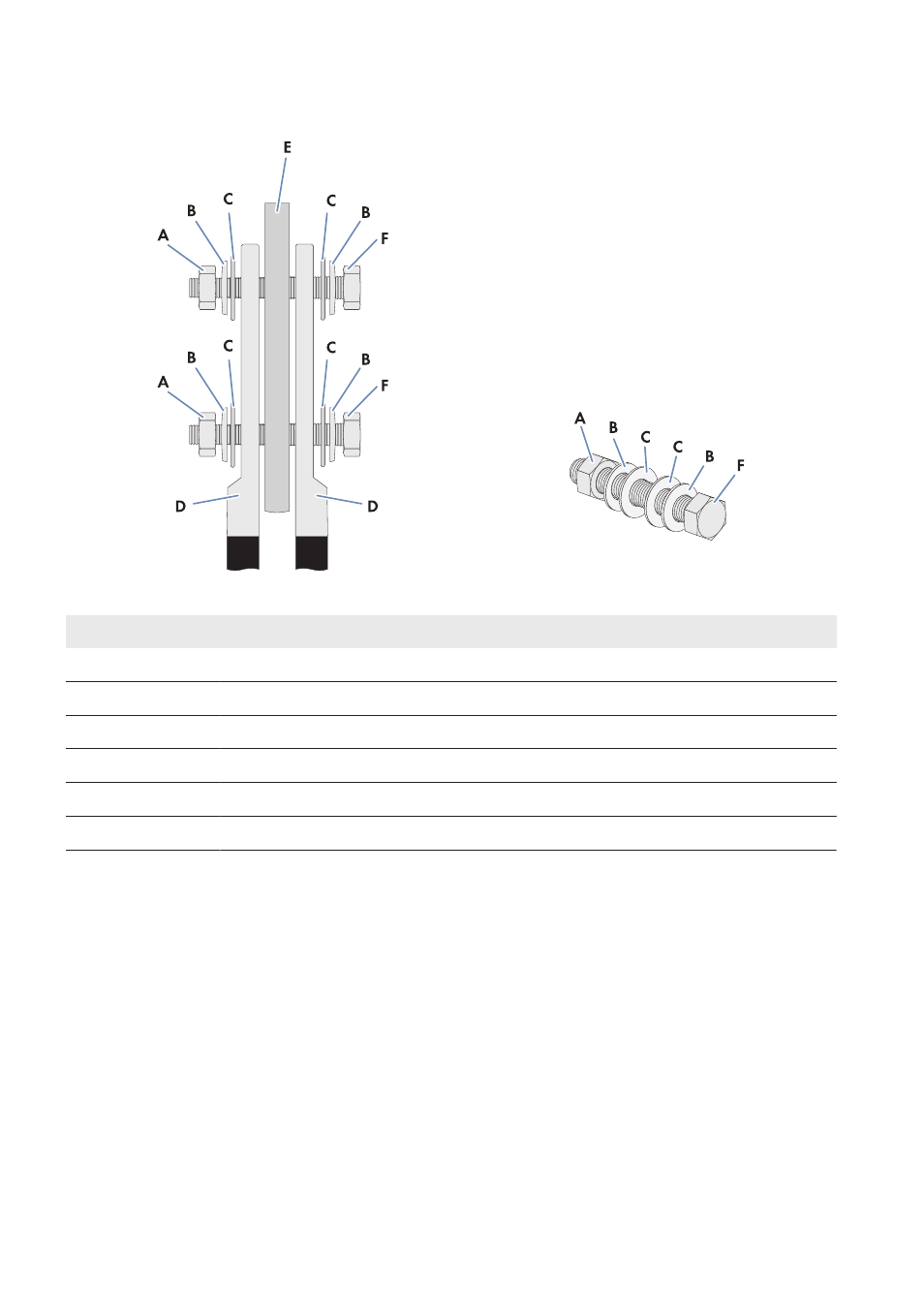

Figure 14 : Structure du raccordement à l’aide de deux cosses d’extrémité à deux trous
Position Désignation
A Écrou M12
B Rondelle de serrage
C Rondelle extralarge
D Cosse d’extrémité étamée à deux trous
E Barre de raccordement
F Vis M12
