4. Poncez les surfaces de contact non étamées de la zone de raccordement avec la toile abrasive jusqu’à ce que le
métal soit légèrement brillant.
5. Nettoyez toutes les surfaces de contact dans la zone de raccordement avec un chiffon propre et un produit à
base d’éthanol et ne les touchez plus une fois le nettoyage terminé.
6. Raccordez les câbles conformément au schéma électrique. Utilisez uniquement les vis, les rondelles et les écrous
fournis à cet effet, et veillez à ce que les têtes de vis pointent toujours vers l’avant.
7. Fixez les câbles au rail de fixation des câbles. Vous empêcherez ainsi tout débranchement involontaire du câble.
8. Montez les capots de protection (voir chapitre 7.2.2, page 39).
9. Montez les caches (voir chapitre 7.2.1, page 38).
5.4 Installation du raccordement DC
5.4.1 Raccordement des câbles DC aux languettes de raccordement

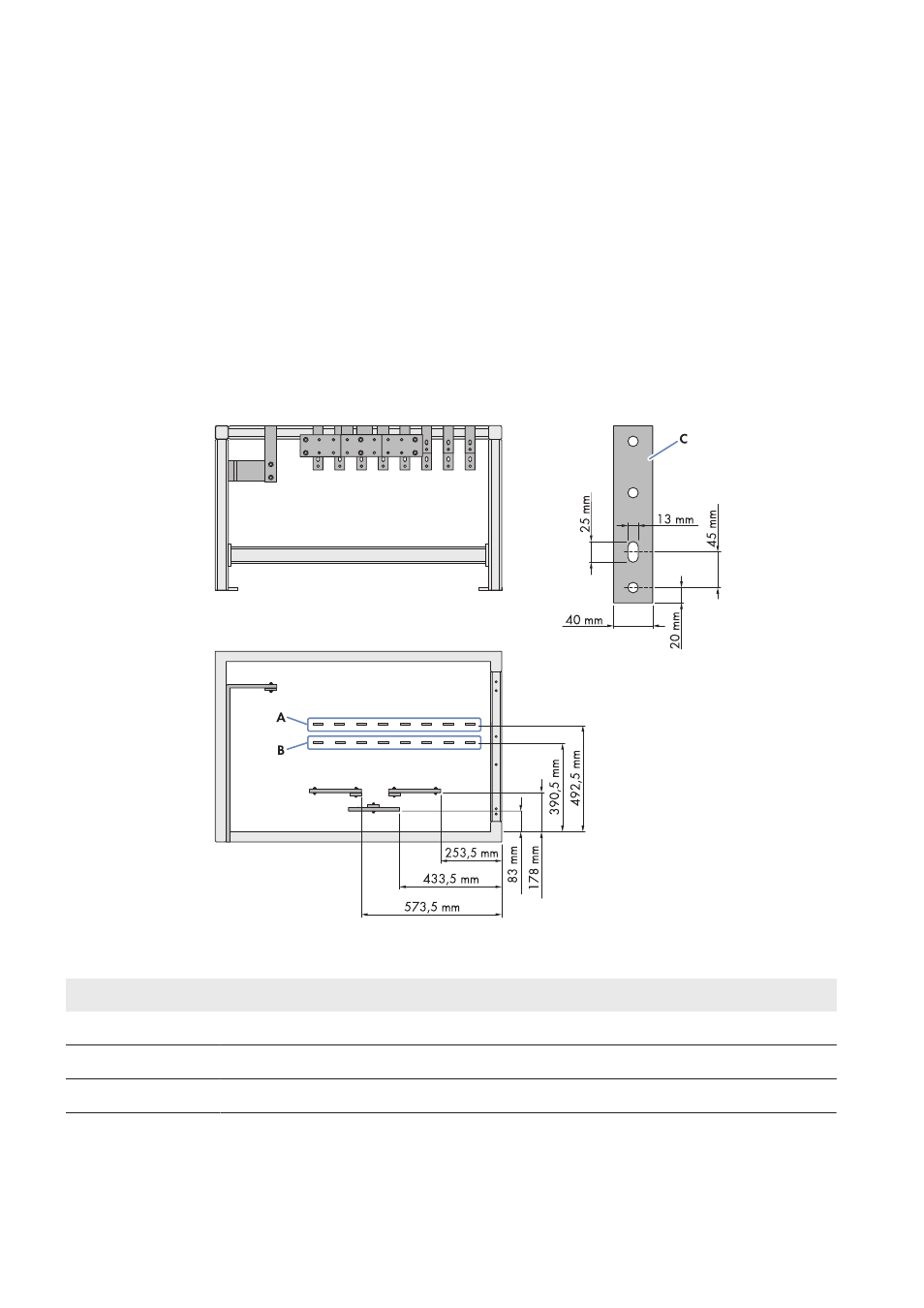

Figure 6 : Zone de raccordement des fusibles DC (exemple)
Position Désignation
A Zone de raccordement des câbles DC*
B Zone de raccordement des câbles DC*
C Languette de raccordement DC avec dimensions
* La polarité des languettes de raccordement est indiquée par des autocollants.
Exigences relatives aux cosses d’extrémité :
☐ Utilisez exclusivement des cosses d’extrémité étamées.
