Vue d’ensemble du raccordement avec deux cosses d’extrémité à un trou

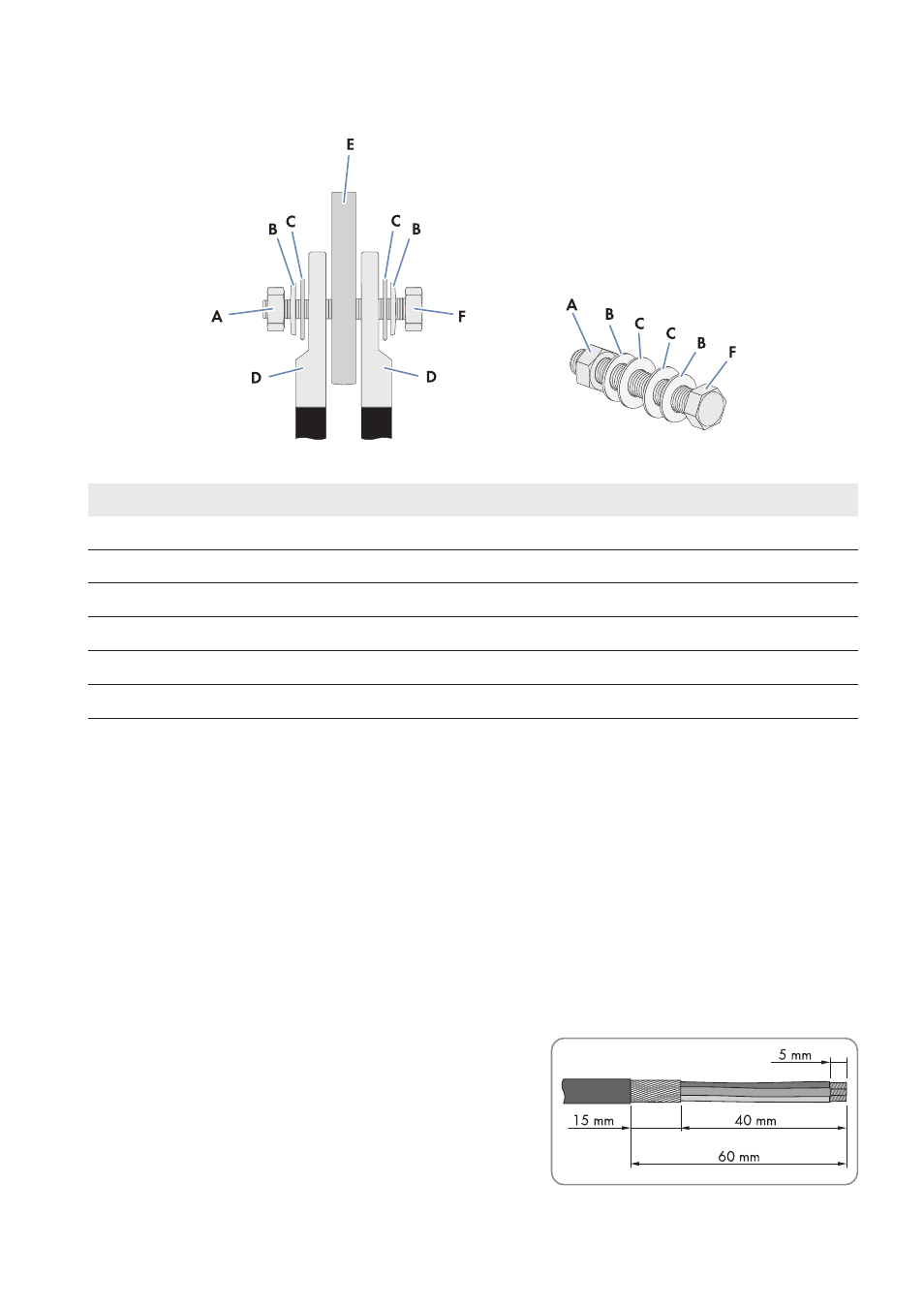

Figure 17 : Structure du raccordement avec deux cosses d’extrémité à un trou
Position Désignation
A Écrou M12
B Rondelle de serrage
C Rondelle extralarge
D Cosses d’extrémité étamées à un trou
E Barre de raccordement
F Vis M12
Matériel de montage supplémentaire nécessaire (non compris dans le contenu de livraison) :
☐ Chiffon propre
☐ Produit nettoyant à base d’éthanol
Procédure :
1. Dénudez les câbles.
2. Dotez les câbles de cosses d’extrémité.
3. Nettoyez les surfaces de contact des cosses d’extrémité à l’aide d’un chiffon propre et d’un produit à base
d’éthanol.
7.4 Bornes de raccordement
7.4.1 Raccordement des câbles à des bornes à ressort
1. Ôtez la gaine du câble.
