Créer un programme-cycles
Les trous illustrés ci-contre (profondeur 20 mm) doivent être exécutés
avec un cycle de perçage standard. Vous avez déjà défini la pièce
brute.
U Appeler l'outil: Introduisez les données de l'outil.
Validez l'introduction avec la touche ENT, ne pas
oublier l'axe d'outil
U Dégager l'outil: Appuyer sur la touche d'axe orange Z
pour dégager dans l'axe d'outil et introduisez la valeur
correspondant à la position à aborder, par exemple
250. Valider avec la touche ENT
U Correct.rayon: RL/RR/sans corr.? Valider avec la
touche ENT: Ne pas activer la correction de rayon
U Fonction auxiliaire M? Valider avec la touche END:
La TNC enregistre la séquence de déplacement
introduite
U Appeler le menu des cycles
U Afficher les cycles de perçage
U Sélectionner le cycle de perçage standard 200: La
TNC ouvre la boîte de dialogue pour définir le cycle.
Introduisez successivement tous les paramètres
demandés par la TNC et validez chaque introduction

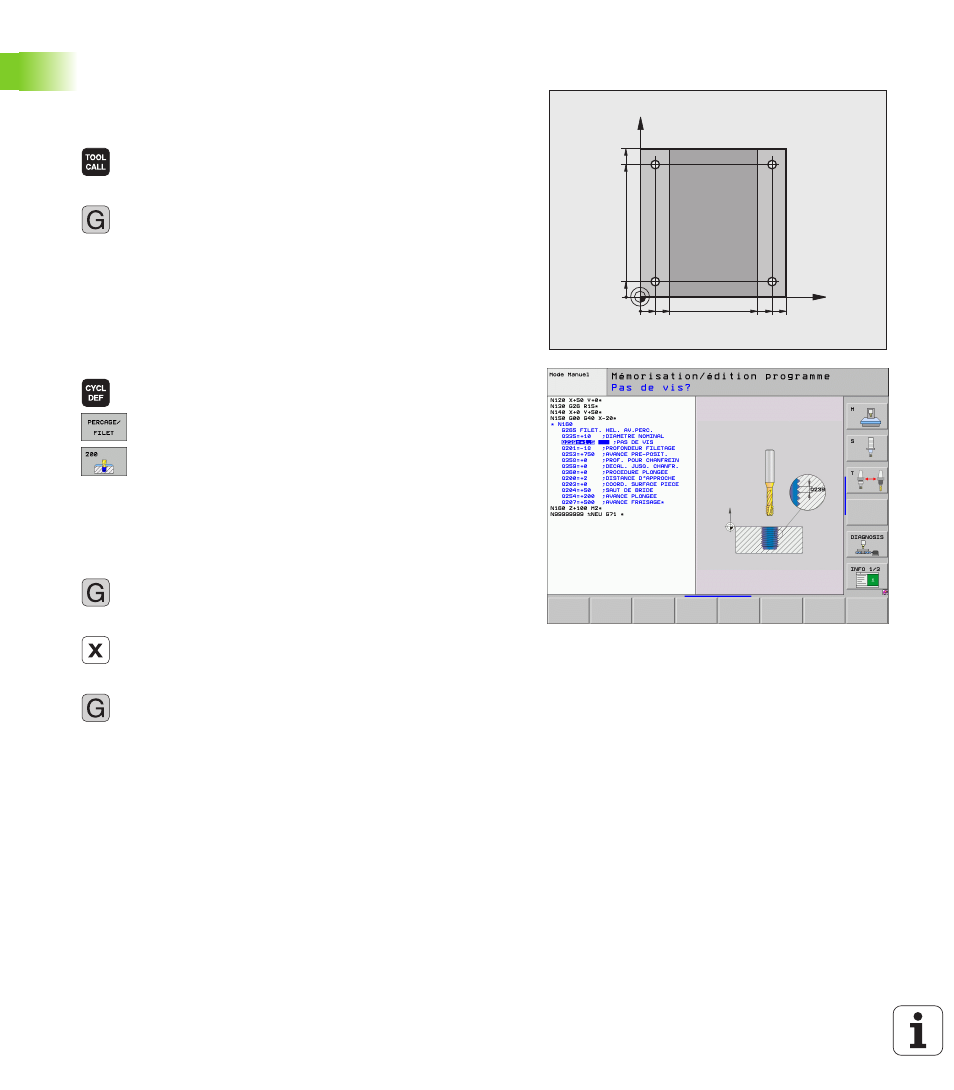

avec la touche ENT. Sur la partie droite de l'écran, la
TNC affiche également un graphique qui représente
le paramètre correspondant du cycle
U Aborder la première position de perçage: Introduire
les coordonnées de la position de perçage, activer
l'arrosage et la broche, appeler le cycle avec M99
U Aborder les positions de perçage suivantes: Introduire
les coordonnées de chaque position de perçage,
appeler le cycle avec M99
U Dégager l'outil: Appuyer sur la touche d'axe orange Z
pour dégager dans l'axe d'outil et introduisez la valeur
correspondant à la position à aborder, par exemple
250. Valider avec la touche ENT
U Correct.rayon: RL/RR/sans corr.? Valider avec la
touche ENT: Ne pas activer la correction de rayon
U Fonction auxiliaire M? Introduire M2 pour la fin du
programme, valider avec la touche END: La TNC
enregistre la séquence de déplacement introduite
