iTNC 530 HEIDENHAIN 463
14.8 Initialisation du point
de référ
e
nce a
v
e
c palpeur 3D
14.8 Initialisation du point de
référence avec palpeur 3D
Vue d'ensemble
Avec les softkeys suivantes, vous sélectionnez les fonctions
destinées à initialiser le point de référence sur la pièce bridée:

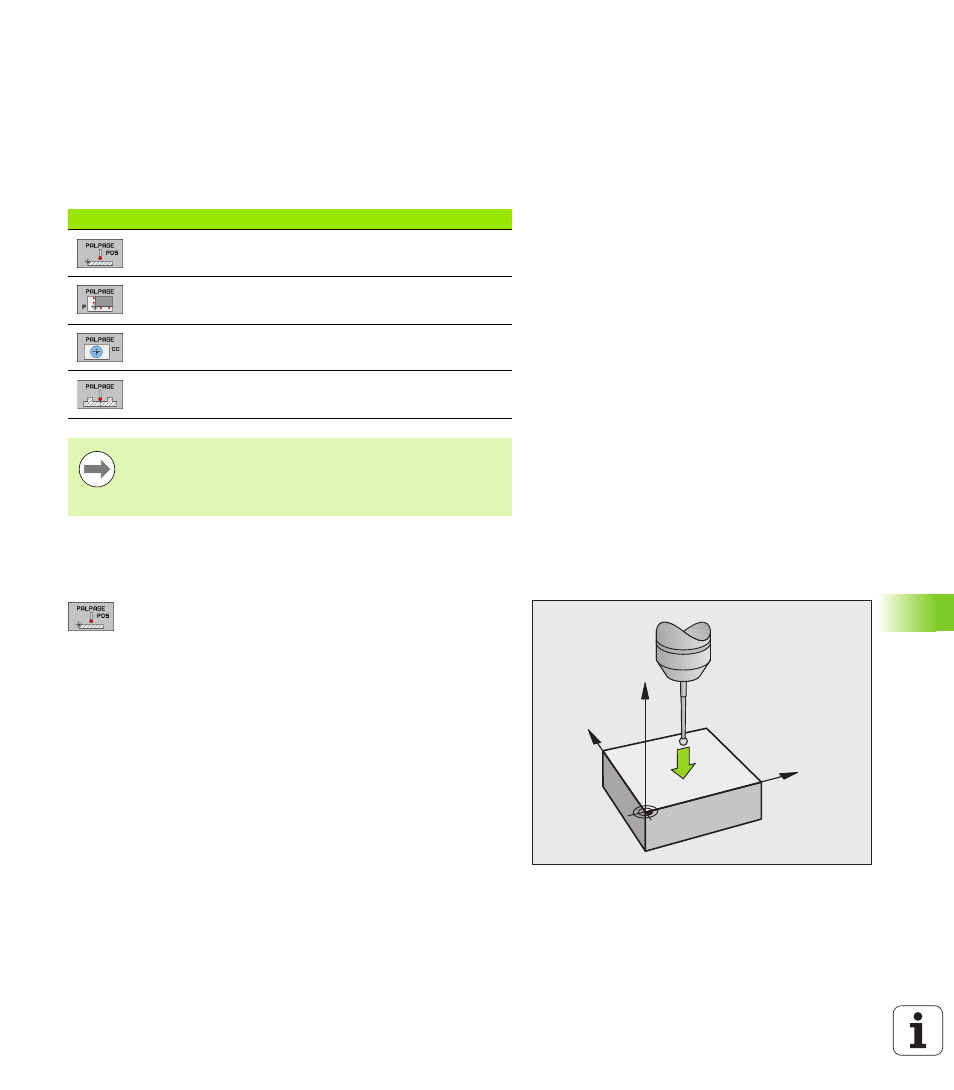

Initialiser le point de référence sur un axe au
choix
U Sélectionner la fonction de palpage: Appuyer sur la
softkey PALPAGE POS
U Positionner le palpeur à proximité du point de palpage
U Sélectionner simultanément le sens de palpage et
l'axe sur lequel doit être initialisé le point de
référence, par ex. palpage de Z dans le sens Z–:
Sélectionner par softkey
U Palpage: Appuyer sur la touche START externe
U Point de référence : Introduire la coordonnée
nominale, valider avec la softkey INITIAL. POINT DE
RÉFÉRENCE ou inscrire la valeur dans un tableau (cf.
„Enregistrer les valeurs de mesure issues des cycles
palpeurs dans un tableau de points zéro”, page 455
ou cf. „Enregistrer les valeurs de mesure issues des
cycles palpeurs dans le tableau Preset”, page 456 ou
cf. „Enregistrer les valeurs de mesure dans le tableau
de Presets de palettes”, page 457)
U Quitter la fonction de palpage: Appuyer sur la touche
END
Softkey Fonction Page
Initialiser le point de référence dans un
axe donné avec Page 463
Initialisation d'un coin comme point de
référence Page 464
Initialisation du centre de cercle
comme point de référence Page 465
Axe central comme point de référence Page 466
Sachez que, lors d'un décalage actif du point zéro, la valeur
palpée se réfère toujours au preset actif (ou au dernier
point zéro initialisé en mode Manuel) bien que le décalage
du point zéro soit compensé dans l'affichage de position.
Y
X
Z
