iTNC 530 HEIDENHAIN 453
14.5 Utilisation d'un palpeur 3D
14.5 Utilisation d'un palpeur 3D
Vue d'ensemble
En mode de fonctionnement Manuel, vous disposez des cycles
palpeurs suivants:
Sélectionner le cycle palpeur
U Sélectionner le mode Manuel ou Manivelle électronique
U Sélectionner les fonctions de palpage: Appuyer sur la
softkey FONCTIONS PALPAGE. La TNC affiche
d’autres softkeys: Cf. tableau ci-dessus
U Sélectionner le cycle palpeur: Par ex. appuyer sur la
softkey PALPAGE ROT; la TNC affiche à l'écran le
menu correspondant

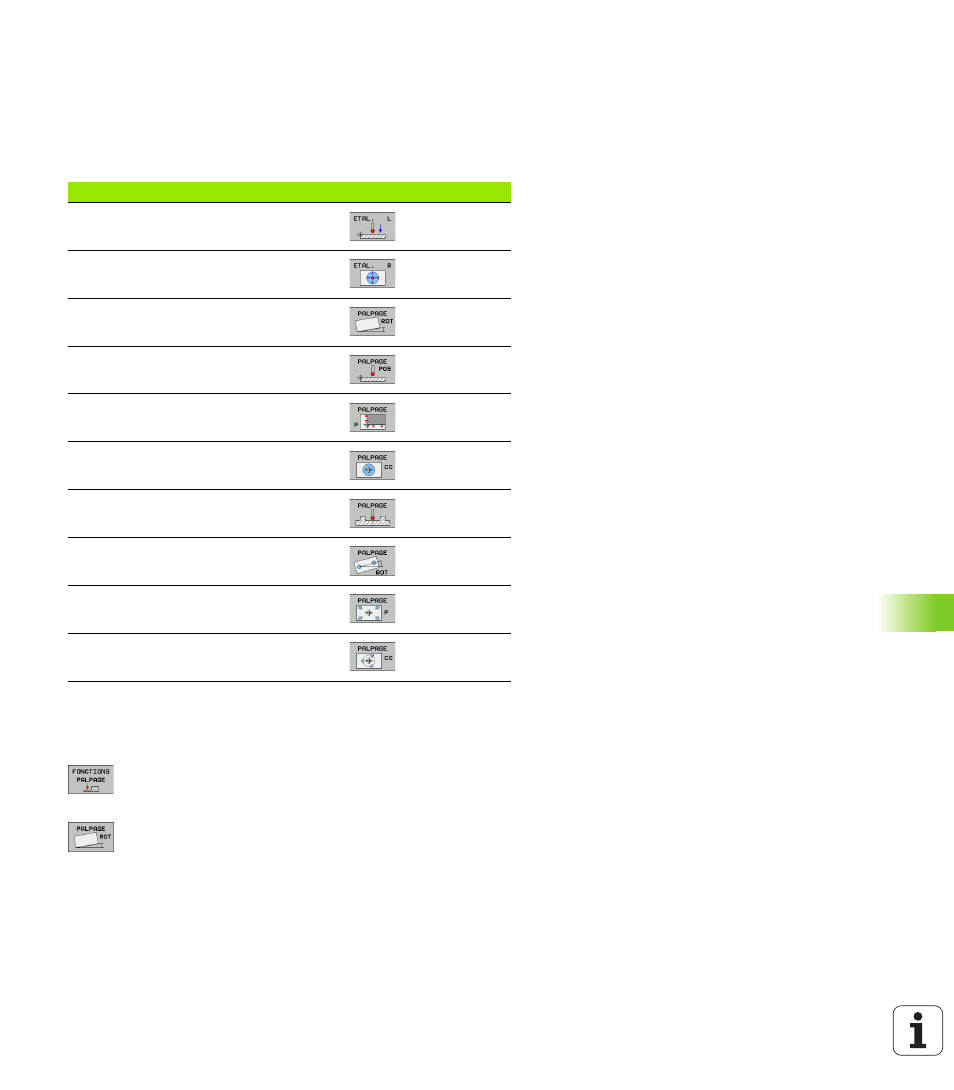

Fonction Softkey Page
Etalonnage de la longueur effective Page 458
Etalonnage du rayon effectif Page 459
Calcul de la rotation de base à partir
d'une droite Page 461
Initialisation du point de référence dans
un axe au choix Page 463
Initialisation d'un coin comme point de
référence Page 464
Initialisation du centre de cercle comme
point de référence Page 465
Initialisation de l'axe central comme
point de référence Page 466
Calcul de la rotation de base à partir de
deux trous/tenons circulaires Page 467
Initialisation du point de référence à partir
de quatre trous/tenons circulaires Page 467
Initialisation du centre de cercle à partir
de trois trous/tenons Page 467
