Cycles d'usinage ligne à ligne
Vue d'ensemble

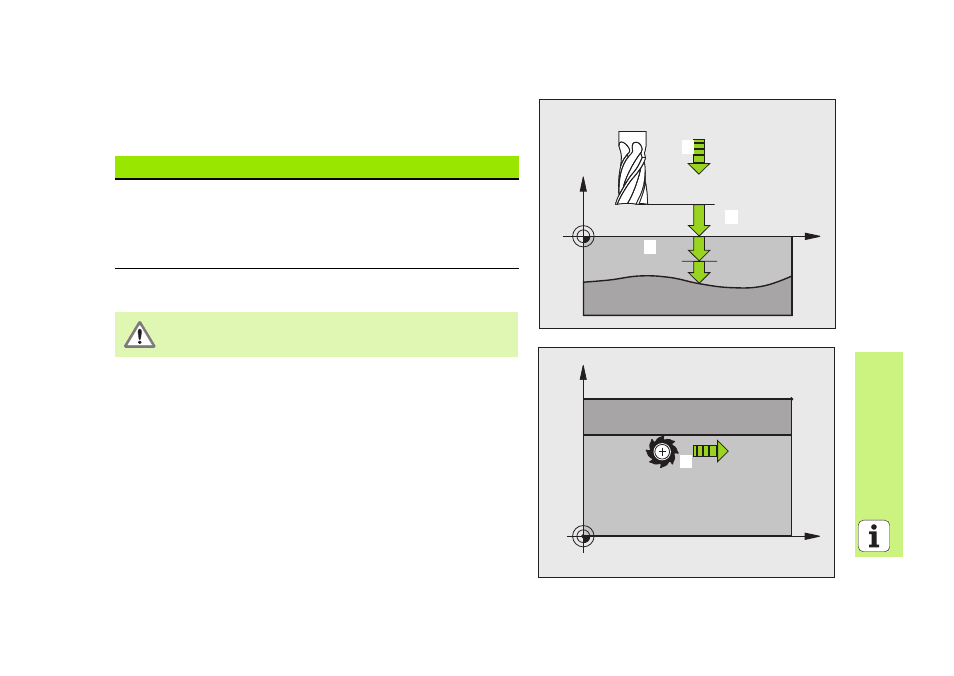

EXECUTION DE DONNEES 3D (cycle 14)
 CYCL DEF: Sélectionner le cycle 30 EXECUTION DE DONNEES 3D
 Nom du programme de données digitalisées
 Zone point MIN
 Zone point MAX
 Distance d'approche: 1
 Profondeur de passe: 2
 Avance plongée en profondeur: 3
 Avance: 4
 Fonction auxiliaire M.
Cycles disponibles Page
30 EXECUTION DE DONNEES 3D 83
230 LIGNE A LIGNE 84
231 SURFACE REGULIERE 85
232 SURFACAGE 86
Le cycle requiert l'utilisation d'une fraise avec denture
frontale (DIN 844)!
X
Z
13
11
12
Y
X MIN
MAX
14
