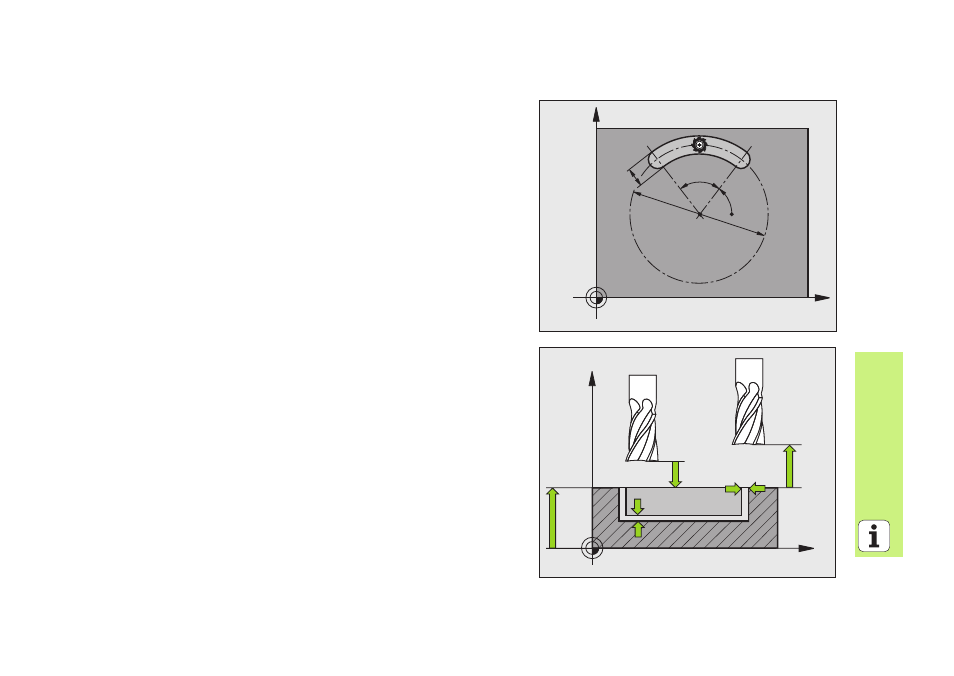

RAINURE CIRCULAIRE (cycle 254)
 CYCL DEF: Sélectionner le cycle 254 RAINURE CIRCULAIRE
 Opérations d'usinage (0/1/2): Q215
 2ème côté: Q219
 Surépaisseur de finition latérale Q368
 Diamètre du cercle primitif: Q375
 Position rainure (0/1/2/3): Q367
 Centre 1er axe: Q216
 Centre 2ème axe: Q217
 Angle initial: Q376
 Angle d'ouverture de la rainure: Q248
 Incrément angulaire: Q378
 Nombre d'usinages: Q377
 Avance de fraisage: Q207
 Mode de fraisage: Q351 En avalant: +1, en opposition: -1
 Profondeur: Distance entre surface de la pièce et fond de la rainure:
Q201
 Profondeur de passe: Q202
 Surépaisseur de finition en profondeur: Q369
 Avance plongée en profondeur: Q206
 Passe de finition: Q338
 Distance d'approche: Q200
 Coordonnée surface pièce: Q203
 Saut de bride: Q204
 Stratégie de plongée: Q366. 0 = plongée perpendiculaire, 1 = plongée
hélicoïdale
 Avance de finition: Q385
X
Y
Q248
Q376
Q219
Q375
X
Z
Q200
Q20
Q20
Q36
Q36
