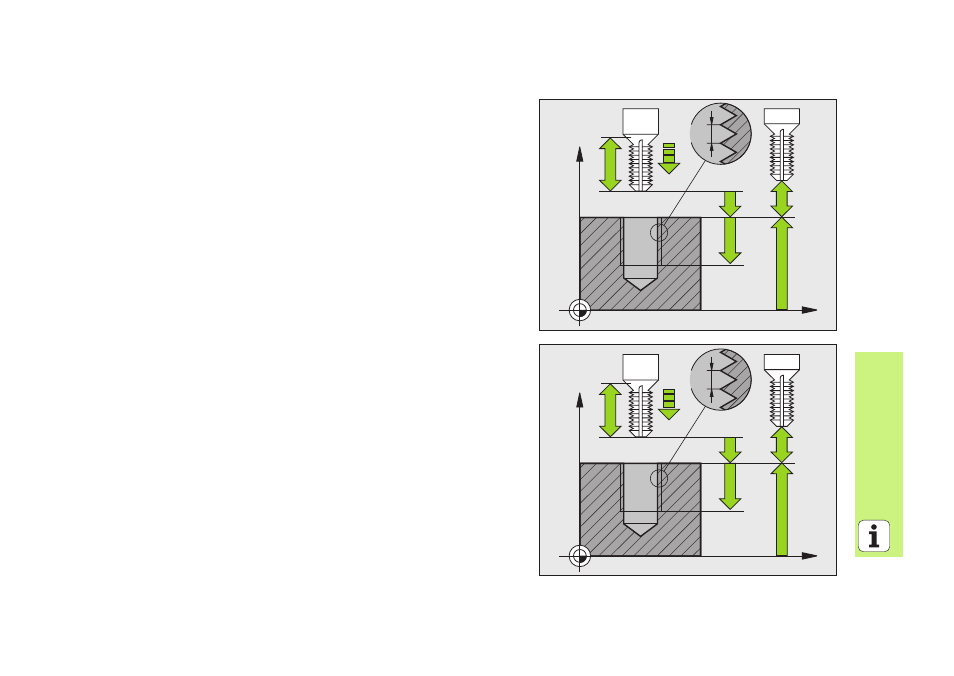

FILETAGE SUR UN TOUR (cycle 263)
 Prépositionnement au centre du trou avec R0
 CYCL DEF: Sélectionner le cycle 263 FILETAGE SUR UN TOUR
 Diamètre nominal du filet: Q335
 Pas de vis: Q239
Le signe détermine le sens du filet vers la droite ou vers la gauche:
Filet à droite: +
Filet à gauche: -
 Profondeur de filetage: Distance entre la surface de la pièce et la fin
du filet: Q201
 Profondeur de plongée: Distance entre surface de la pièce et fond du
trou: Q356
 Avance de pré-positionnement: Q253
 Mode de fraisage: Q351
En avalant: +1
En opposition: -1
 Distance d'approche: Q200
 Distance d'approche latérale: Q357
 Profondeur pour chanfrein: Q358
 Décalage jusqu'au chanfrein: Q359
 Coordonnée surface pièce: Q203
 Saut de bride: Q204
 Avance plongée: Q254
 Avance fraisage: Q207
X
Z
Q203
Q239
Q201
Q204 Q200
Q253
Q356
X
Z
Q203
Q239
Q201
Q204 Q200
Q253
Q356
