56 2 Mode manuel et dégauchissage
2.2 Déplacement des ax
es de la mac
h
ine
Ecran

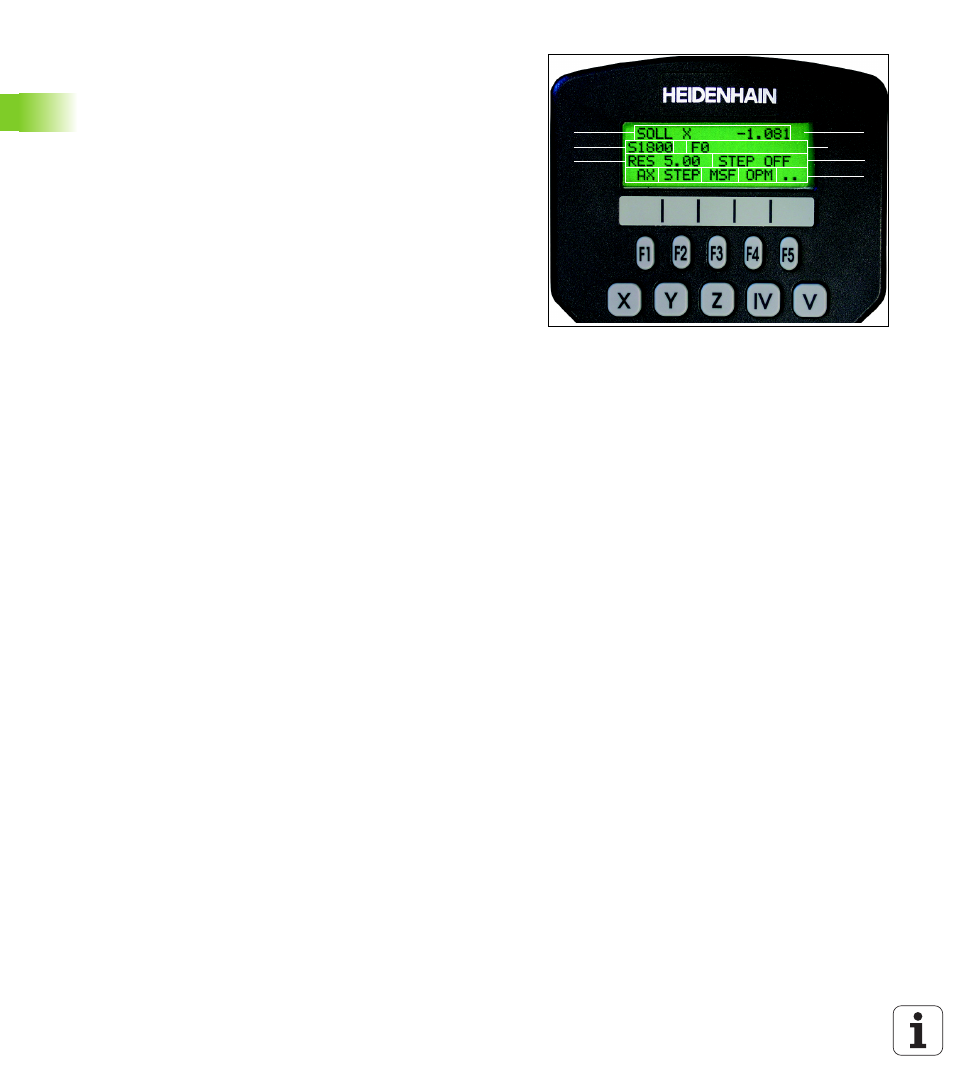

L'écran de la manivelle (cf. figure en haut et à droite) comporte 4 lignes.
La TNC y affiche les informations suivantes:
Sélectionner l'axe à déplacer
Au moyen des touches de sélection des axes, vous pouvez activer
directement les axes principaux X, Y et Z (ainsi que deux autres axes
que le constructeur de la machine peut définir). Si votre machine est
équipée d'autres axes, procédez de la manière suivante:
8 Appuyer sur la softkey F1 de la manivelle (AX): La TNC affiche tous
les axes actifs sur l'écran de la manivelle. L'axe actif actuellement
clignote
8 Sélectionner l'axe désiré avec les softkeys de la manivelle F1 (->) ou
F2 (<-) et valider avec la softkey F3 de la manivelle (OK)
Régler la sensibilité de la manivelle
La sensibilité de la manivelle définit la course à parcourir sur un axe
pour un tour de manivelle. Les sensibilités sont définies par défaut et
peuvent être sélectionnées directement à l'aide des touches fléchées
de la manivelle (uniquement si Pas à pas n'est pas actif).
Sensibilités réglables: 0.01/0.02/0.05/0.1/0.2/0.5/1/2/5/10/20 [mm/tour
ou degrés/tour]
1 NOM X+1.563 : Mode d'affichage de position et position sur l'axe
sélectionné
2 * : STIB (commande en service)
3 S1000 : Vitesse de broche actuelle
4 F500 : Avance à laquelle l'axe sélectionné se déplace actuellement
5 E : Une erreur s'est produite
6 3D : La fonction Inclinaison du plan d'usinage est active
7 2D : La fonction Rotation de base est active
8 RES 5.0 : Résolution manivelle active. Course en mm/tour (°/tour
avec les axes rotatifs) parcourue par l'axe sélectionné pour un tour
de manivelle
9 STEP ON ou OFF: Positionnement pas à pas actif ou inactif. Lorsque
la fonction est active, la TNC affiche également l'incrément de
déplacement actif
10 Barre des softkeys: Sélection de diverses fonctions (cf.
paragraphes suivants)
