8 Programmation: Cycles

240

Décalage du POINT ZERO (cycle 7)

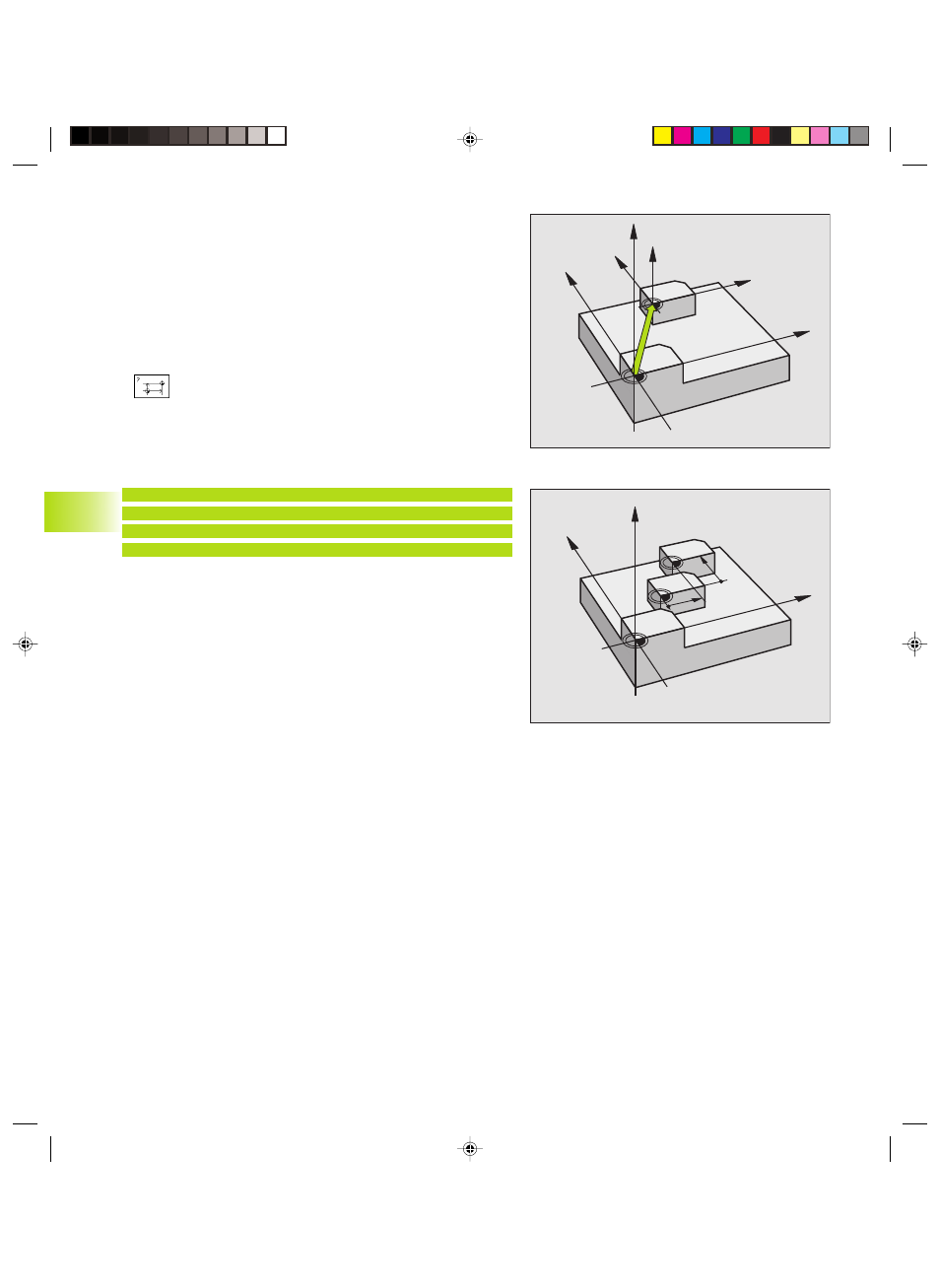

Grâce au DECALAGE DU POINT ZERO, vous pouvez répéter des
opérations d‘usinage à plusieurs endroits de la pièce.

Effet
Après la définition du cycle DECALAGE DU POINT ZERO, toutes les
coordonnées introduites se réfèrent au nouveau point zéro. La TNC
affiche le décalage sur chaque axe dans l‘affichage d‘état
supplémentaire. Il est également possible de programmer des axes
rotatifs.

ú

Décalage: introduire les coordonnées du nouveau
point zéro; les valeurs absolues se réfèrent au point
zéro pièce défini par initialisation du point de
référence; les valeurs incrémentales se réfèrent
toujours au dernier point zéro actif – celui-ci peut être
déjà décalé

Exemples de séquences CN:

73 CYCL DEF 7.0 POINT ZERO
74 CYCL DEF 7.1 X+10
75 CYCL DEF 7.2 Y+10
76 CYCL DEF 7.3 Z-5

Annulation
Pour annuler le décalage du point zéro, introduire un décalage de
point zéro ayant pour coordonnées X=0, Y=0 et Z=0.

Graphisme
Si vous programmez une nouvelle BLK FORM après un décalage du
point zéro, vous pouvez décidez avec le paramètre-machine 7310 si
la BLK FORM doit se référer au nouveau point zéro ou à l'ancien.
Pour l‘usinage de plusieurs pièces, ceci a l‘avantage de permettre à
la TNC de représenter graphiquement chacune des pièces.

Affichages d'état

Le grand affichage de position se réfère au point zéro (décalé)
actif

Toutes les coordonnées (positions, points zéro) affichées dans
l'affichage d'état supplémentaire se réfèrent au point de
référence initialisé manuellement
