5 TNC 426, TNC 430 HEIDENHAIN
Panneau de commande

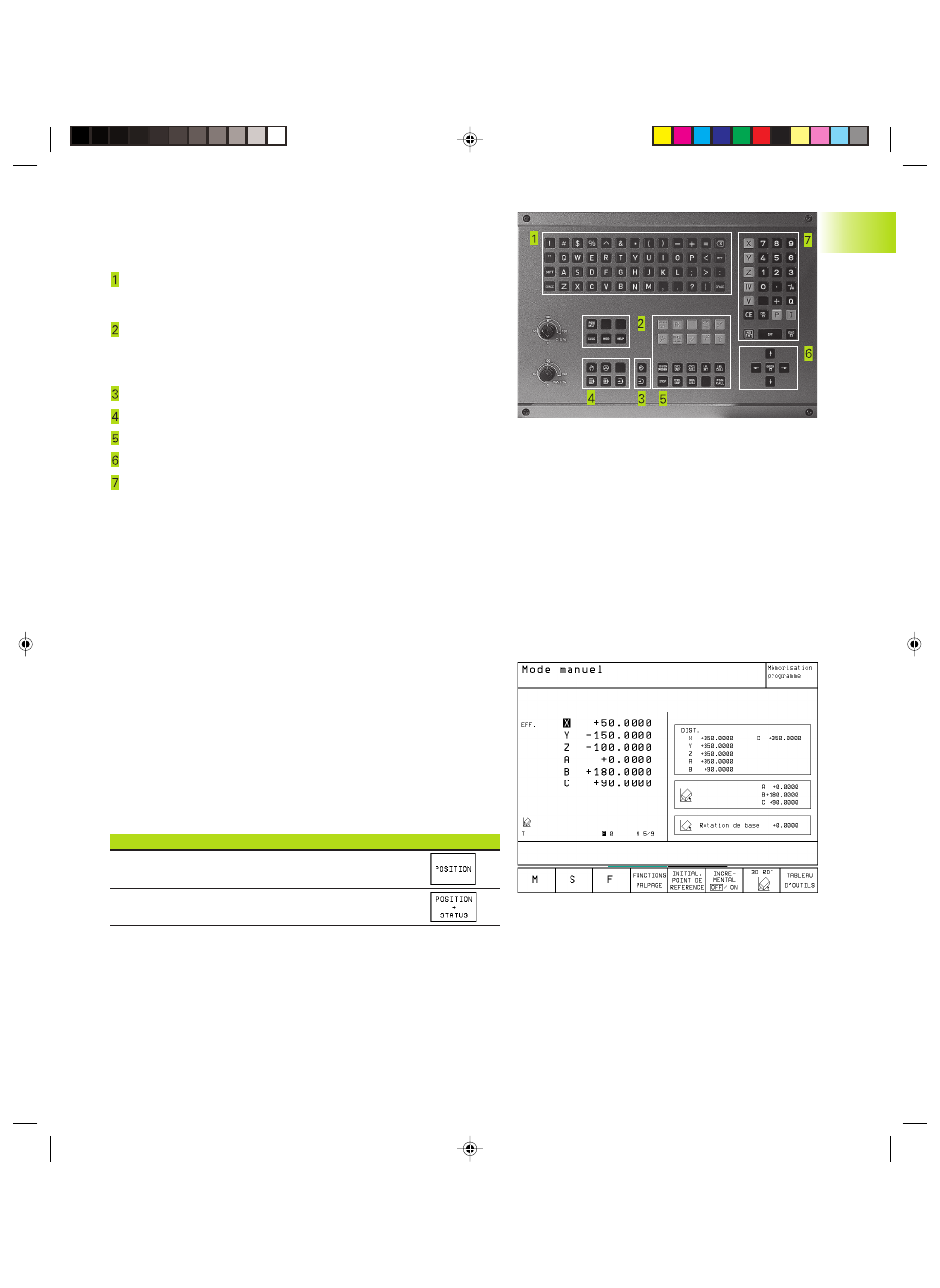

La figure de droite illustre les touches du panneau de commande
regroupées selon leur fonction:
Clavier alphabétique
pour l'introduction de textes, noms de fichiers et programmation
en DIN/ISO
Gestion de fichiers,
calculatrice,
fonction MOD,
fonction d'AIDE
Modes de fonctionnement Programmation
Modes de fonctionnement Machine
Ouverture des dialogues de programmation
Touches fléchées et instruction de saut GOTO
Introduction numérique et sélection d'axe
Les fonctions des différentes touches sont regroupées sur la
première page de rabat. Les touches externes (touche START CN,
par exemple) sont décrites dans le manuel de la machine.
1.3 Modes de fonctionnement
Pour les différentes fonctions et phases opératoires nécessaires à
la fabrication d'une pièce, la TNC dispose des modes suivants:
Mode Manuel et Manivelle électronique
Le réglage des machines s'effectue en mode Manuel. Ce mode
permet de positionner les axes de la machine manuellement ou
pas-à-pas, d'initialiser les points de référence et d'incliner le plan
d'usinage.
Le mode Manivelle électronique sert au déplacement manuel des
axes de la machine à l'aide d'une manivelle électronique HR.
Softkeys pour le partage de l'écran
(à sélectionner tel que décrit précédemment)
Fenêtre Softkey
Positions
à gauche: positions, à droite: affichage d'état
1
.3 Modes de f
onctionnement
