5 Programmation: Outils
5
.5
T
ra
v
ailler a
v
ec les tableaux de données de coupe

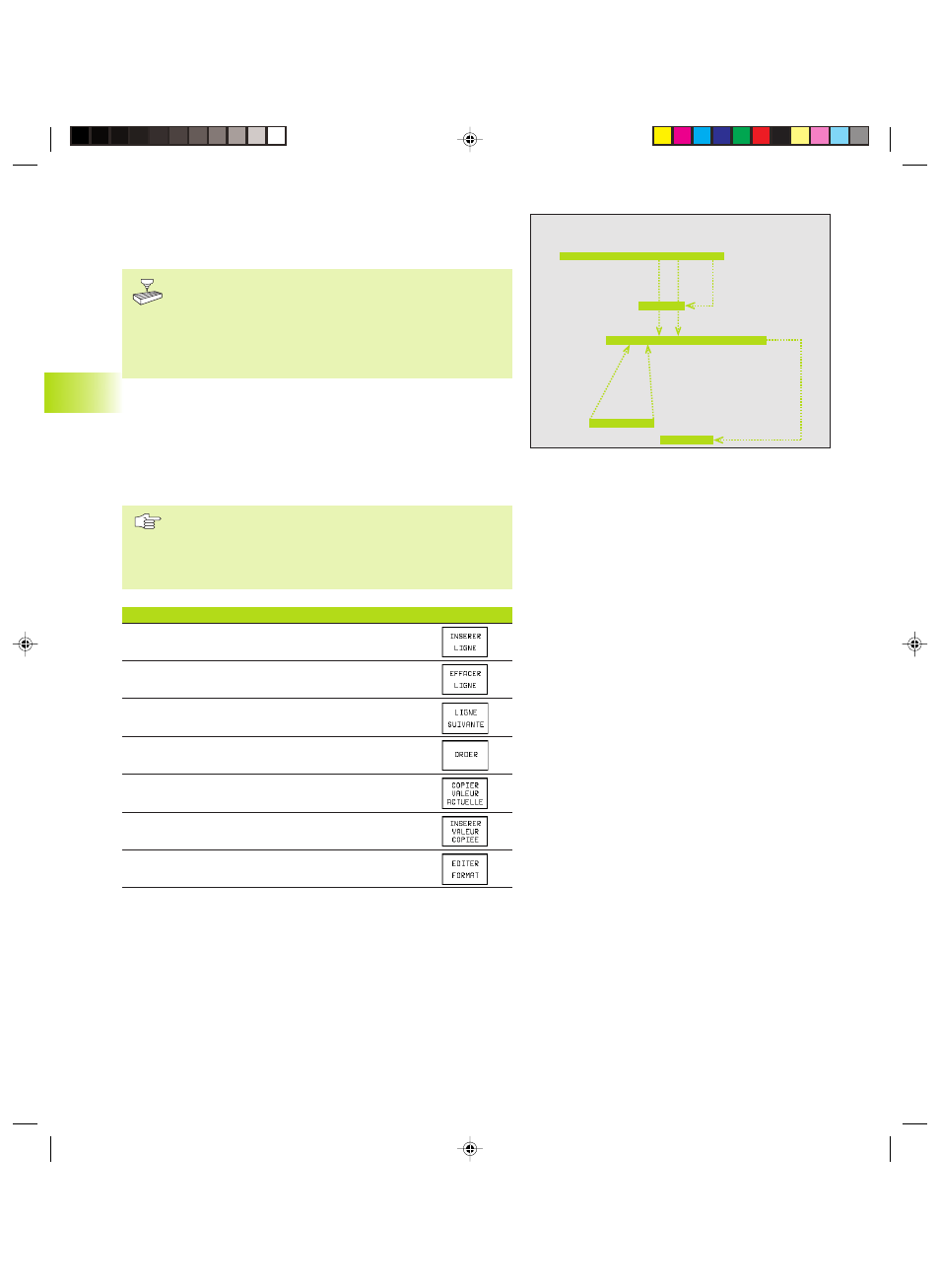

5.5 Travailler avec les tableaux des
données de coupe
La TNC doit avoir été préparée par le constructeur de la
machine pour travailler avec les tableaux des données de
coupe.
Il est possible que tous les cycles ou fonctions
supplémentaires décrits ici ne soient pas disponibles sur
votre machine. Consultez le manuel de votre machine.
Avec les tableaux de données de coupe dans lesquels sont définis
les combinaisons matériau pièce/matériau de coupe, la TNC peut
calculer la vitesse de rotation broche S et l'avance de contournage F
à partir de la vitesse de coupe V
C
et de l'avance de la dent f
Z
. Pour ce
calcul, vous devez définir définir le matériau pièce dans le
programme et diverses caractéristiques spécifiques à l'outil dans
un tableau d'outils.
Avant de laisser calculer les données de coupe
automatiquement par la TNC, vous devez avoir activé en
mode Test de programme le tableau d'outils (état S) dans
lequel la TNC doit prélever les données spécifiques de
l'outil.
Fonctions d'édition tableaux de données de coupe
Softkey
Insérer une ligne
Effacer une ligne
Saut au début de la ligne suivante
Trier les tableaux (colonnes)
Copier champ d'arrière plan (2ème niveau de softkeys)
Insérer le champ copié (2ème niveau de softkeys)
Editer le format de tableau (2ème niveau de softkeys)
DATEI: TOOL.T
MM
T
R
CUT.
TYP
TMAT
CDT
0
...
...
...
...
...
1
...
...
...
...
...
2
+5
4
MILL
HSS
PRO1
3
...
...
...
...
...
4
...
...
...
...
...
0 BEGIN PGM xxx.H MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 Z X+100 Y+100 Z+0
3 WMAT "ST65"
4 ...
5 TOOL CALL 2 Z S1273 F305
DATEI: PRO1.CDT
NR WMAT TMAT
Vc1
F1
0
...
...
...
...
1
...
...
...
...
2
ST65
HSS
40
0.06
3
...
...
...
...
4
...
...
...
...
