3.7 LAMAGE EN TIRANT
(cycle 204, DIN/ISO : G204)

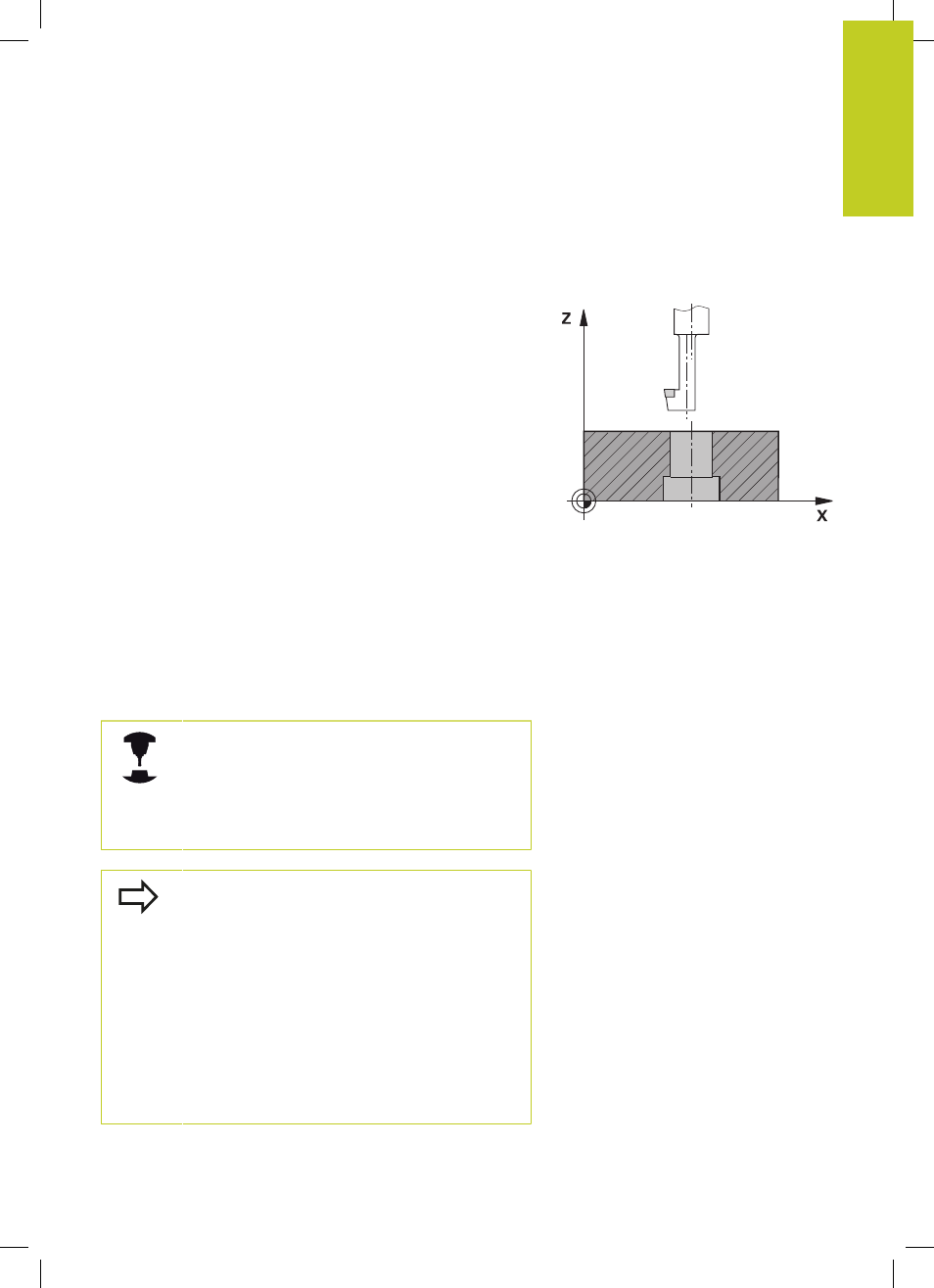

Mode opératoire du cycle
Ce cycle permet d'usiner des lamages se trouvant sur la face
inférieure de la pièce.
1 Selon l'avance rapide
FMAX, la TNC positionne l'outil dans l'axe
de broche, à la distance d'approche au-dessus de la surface de
la pièce.
2 Puis la TNC effectue une rotation broche à la position 0° et
décale l'outil de la valeur de la cote excentrique.
3 Puis, l'outil plonge suivant l'avance de pré-positionnement dans
le trou ébauché jusqu'à ce que la dent se trouve à la distance
d'approche au-dessous de l'arête inférieure de la pièce.
4 Ensuite, la TNC déplace à nouveau l'outil au centre du trou, met
en route la broche et le cas échéant, l'arrosage, puis amène
l'outil à la profondeur de lamage, selon l'avance de lamage.
5 Si celle-ci a été introduite, l'outil effectue une temporisation
au fond du trou, puis ressort du trou, effectue une orientation
broche et se décale à nouveau de la valeur de la cote
excentrique.
6 Pour terminer, la TNC ramène l'outil à la distance d'approche
selon l'avance de pré-positionnement et de là, avec
FMAX, au
saut de bride (si celui-ci a été programmé).
Attention lors de la programmation !
La machine et la TNC doivent avoir été préparées par
le constructeur de la machine.
Cycle utilisable uniquement sur machines avec
asservissement de broche.
Le cycle ne fonctionne qu'avec des outils d'usinage
en tirant.
Programmer la séquence de positionnement au point
initial (centre du trou) dans le plan d’usinage avec
correction de rayon
R0.
Le signe du paramètre de cycle Profondeur définit
le sens d’usinage pour le lamage Attention : le signe
positif définit un lamage dans le sens de l'axe de
broche positif.
Introduire la longueur d'outil de manière à ce que la
partie inférieure de l'outil soit prise en compte et non
le tranchant.
Pour le calcul du point initial du lamage, la TNC
prend en compte la longueur de la dent de l'outil et
l'épaisseur de la matière.
