Cycles d'usinage : perçage
3.3 PERCAGE (cycle 200)
3
66
TNC 320 | Manuel d'utilisation Programmation des cycles | 9/2013

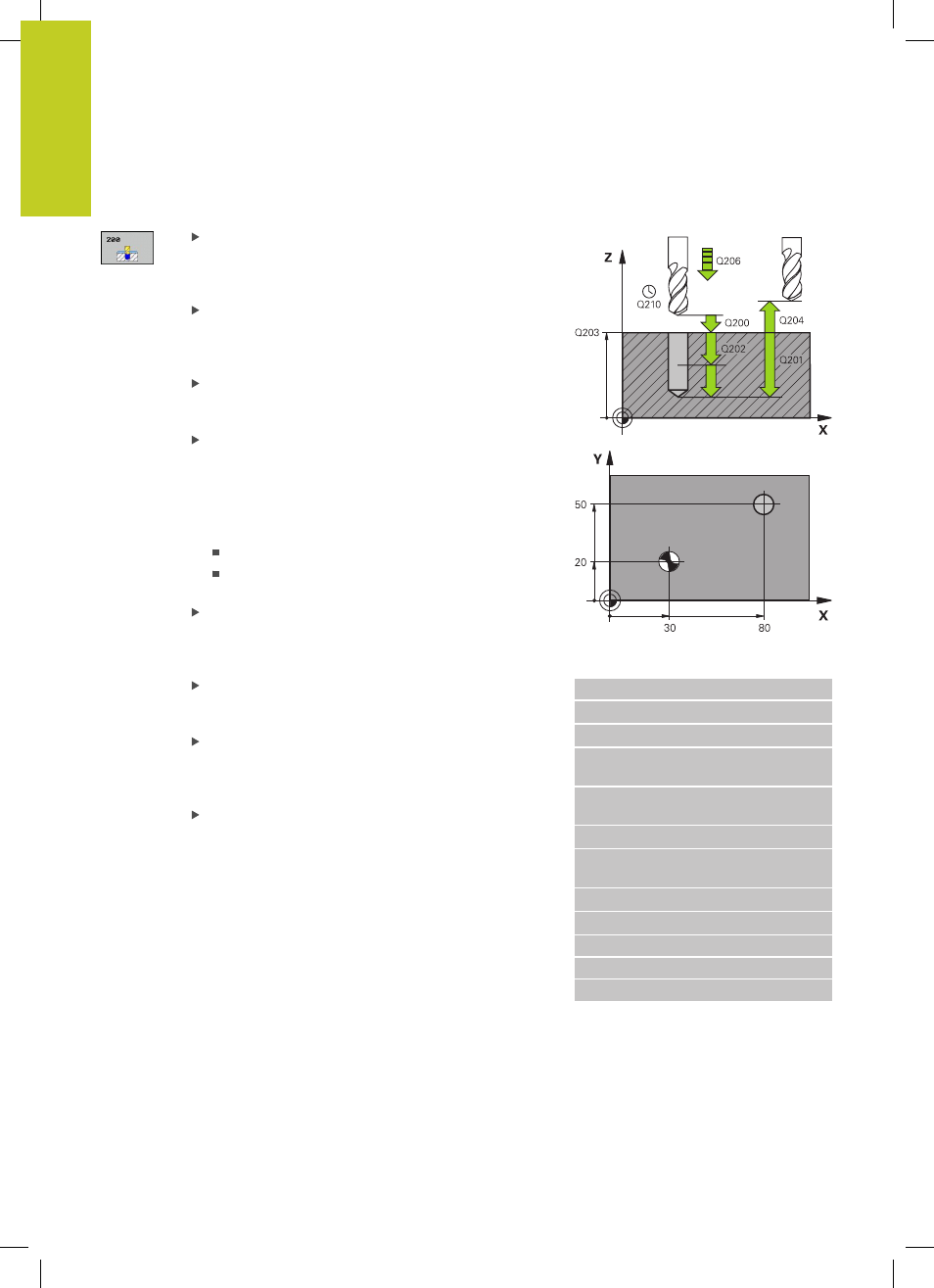

Paramètres du cycle
Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface
de la pièce ; introduire une valeur positive. Plage
d’introduction 0 à 99999,9999
Profondeur Q201 (en incrémental) : distance entre
la surface de la pièce et le fond du trou (pointe
conique du foret). Plage d’introduction -99999,9999
à 99999,9999
Avance plongée en profondeur Q206 : vitesse de
déplacement de l'outil lors du perçage, en mm/min.
Plage d'introduction 0 à 99999,999 ou
FAUTO, FU
Profondeur de passe Q202 (en incrémental) :
distance parcourue par l'outil en une passe. Plage
d'introduction 0 à 99999,9999. La profondeur
n'est pas forcément un multiple de la profondeur
de passe. L'outil se déplace en une passe à la
profondeur lorsque :
la profondeur de passe est égale à la profondeur
la profondeur de passe est supérieure à la
profondeur
Temporisation en haut Q210 : durée en secondes
de rotation à vide de l'outil à la distance d'approche,
après sa sortie du trou pour dégager les copeaux.
Plage d'introduction 0 à 3600,0000
Coord. surface pièce Q203 (en absolu) :
coordonnée de la surface de la pièce. Plage
d’introduction -99999,9999 à 99999,9999
Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage
d’introduction 0 à 99999,9999
Temporisation au fond Q211 : durée en secondes
de rotation à vide de l'outil au fond du trou. Plage
d'introduction 0 à 3600,0000
Séquences CN
11 CYCL DEF 200 PERCAGE
Q200=2 ;DISTANCE D'APPROCHE
Q201=-15 ;PROFONDEUR
Q206=250 ;AVANCE PLONGÉE
PROF.
Q202=5 ;PROFONDEUR DE
PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=+20 ;COORD. SURFACE
PIÈCE
Q204=100 ;SAUT DE BRIDE
Q211=0.1 ;TEMPO AU FOND
12 L X+30 Y+20 FMAX M3
13 CYCL CALL
14 L X+80 Y+50 FMAX M99
