Cycles d'usinage : poche avec contour
7.3 Contours superposés
7
172
TNC 320 | Manuel d'utilisation Programmation des cycles | 9/2013

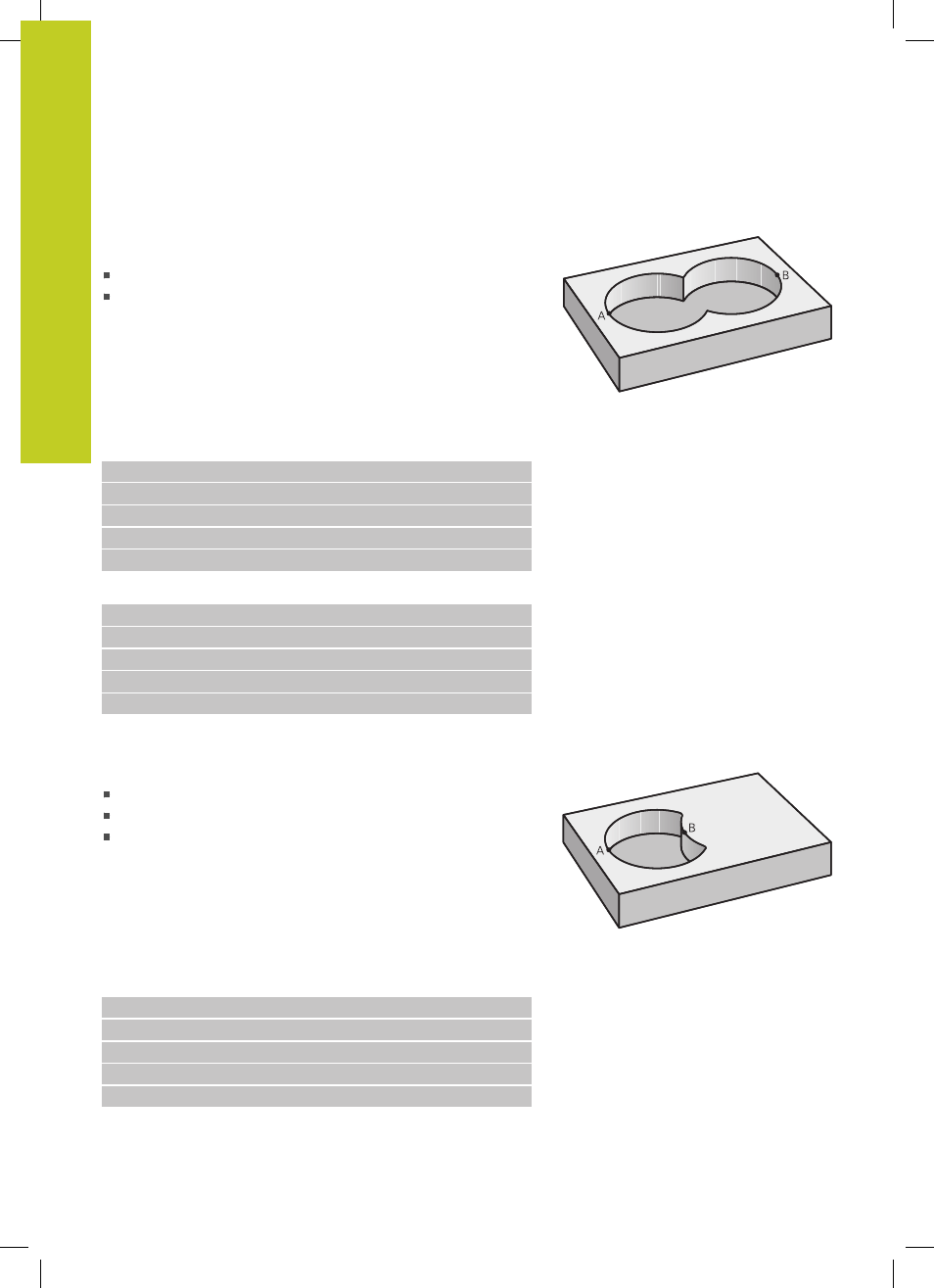

Surface „d'addition“
Les deux surfaces partielles A et B, y compris leurs surfaces
communes, doivent être usinées :
Les surfaces A et B doivent être des poches.
La première poche (dans le cycle 14) doit débuter à l’extérieur
de la seconde.
Surface A:
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
Surface B :
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
Surface „de soustraction“
La surface A doit être usinée sans la partie recouverte par B:
La surface A doit être une poche et la surface B, un îlot.
A doit débuter à l’extérieur de B.
B doit commencer à l'intérieur de A
Surface A:
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
