86 2 Installation et Spécifications
2.3 Configur
ation du logiciel
Configurer menu
La plupart des paramètres de fonctionnement du ND 1200 sont
configurés en utilisant les écrans et les champs de données
accessibles par le menu de configuration. La mise en surbrillance du
champ du menu setup sur la gauche de l'écran provoque l'affichage
des champs de données correspondants sur le côté droit.
Le menu setup est facile à utiliser :
U Appuyer sur la touche MENU et ensuite sur la soft key SETUP.
U Naviguer avec les touches haut/bas du curseur fléché dans le menu
pour mettre en surbrillance le sujet souhaité.
U Passer du menu des sujets (côté gauche) aux champs de données
(côté droit) en utilisant les touches gauche/droite du CURSEUR
FLÉCHÉ.
U Pour mettre en surbrillance la donnée souhaitée ou choisir le champ,
utiliser les touches haut/bas du CURSEUR FLÉCHÉ.
U Saisir les données de configuration en utilisant le CLAVIER
NUMÉRIQUE, ou choisir un paramètre de configuration à partir des
soft key ou de la liste lorsque le champ est en surbrillance.
U Appuyer sur la touche FINISH pour sauvegarder la saisie et revenir
au menu setup.
U Appuyer à nouveau sur la touche FINISH pour revenir à l'écran DRO.
Un exemple de saisie du mot de passe du superviseur à partir du
menu setup est montré à la prochaine page.

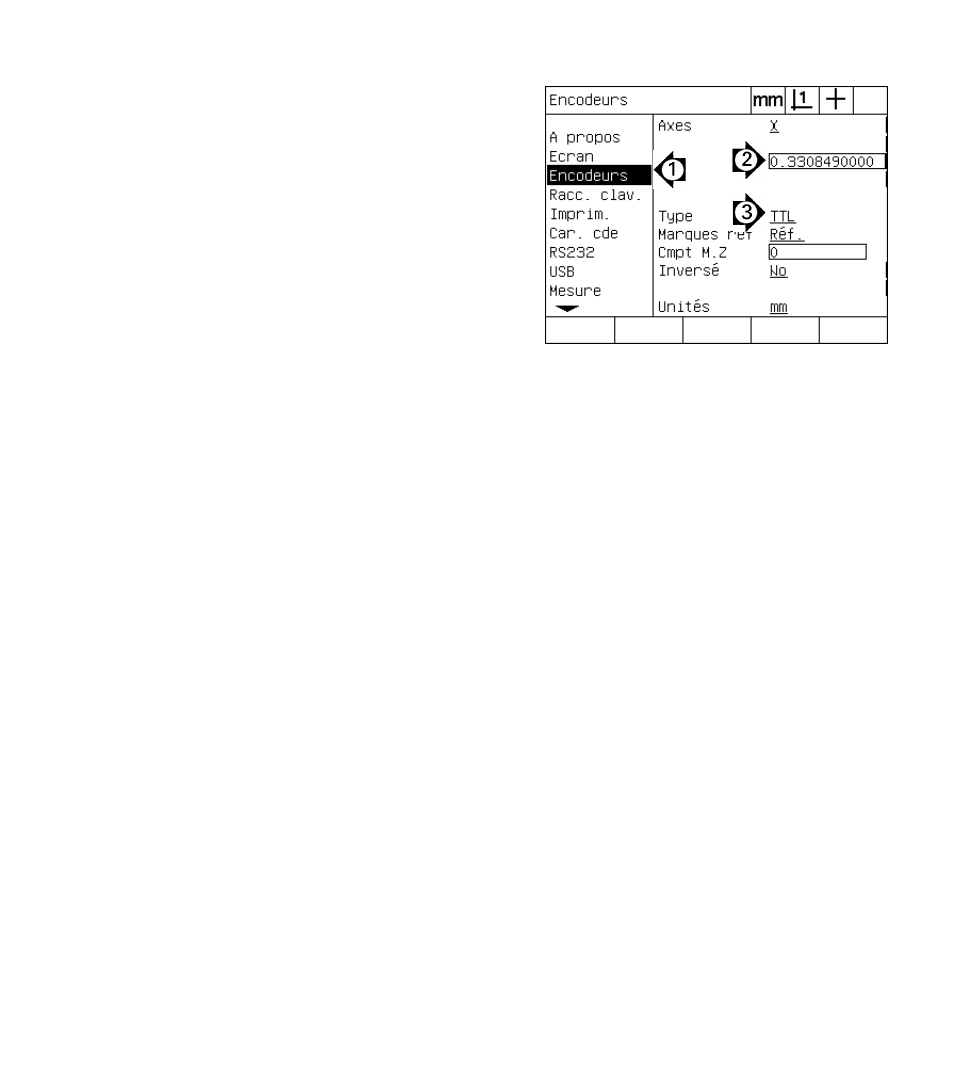

Configurer les contenus des menus d'écran, les
champs de données et choisir les champs
1 Sujet du menu setup : Nom de l'écran setup
2 Champ de donnée setup : Données de setup saisies
3 Champ de choix setup : Choix de setup
