78 2 Installation et Spécifications
2.2 Installation du matér
iel
2.2 Installation du matériel
Le ND 1200 proposé avec de nombreuses d'applications de mesure
est facile à installer. Cette partie décrit comment installer le matériel
ND 1200.

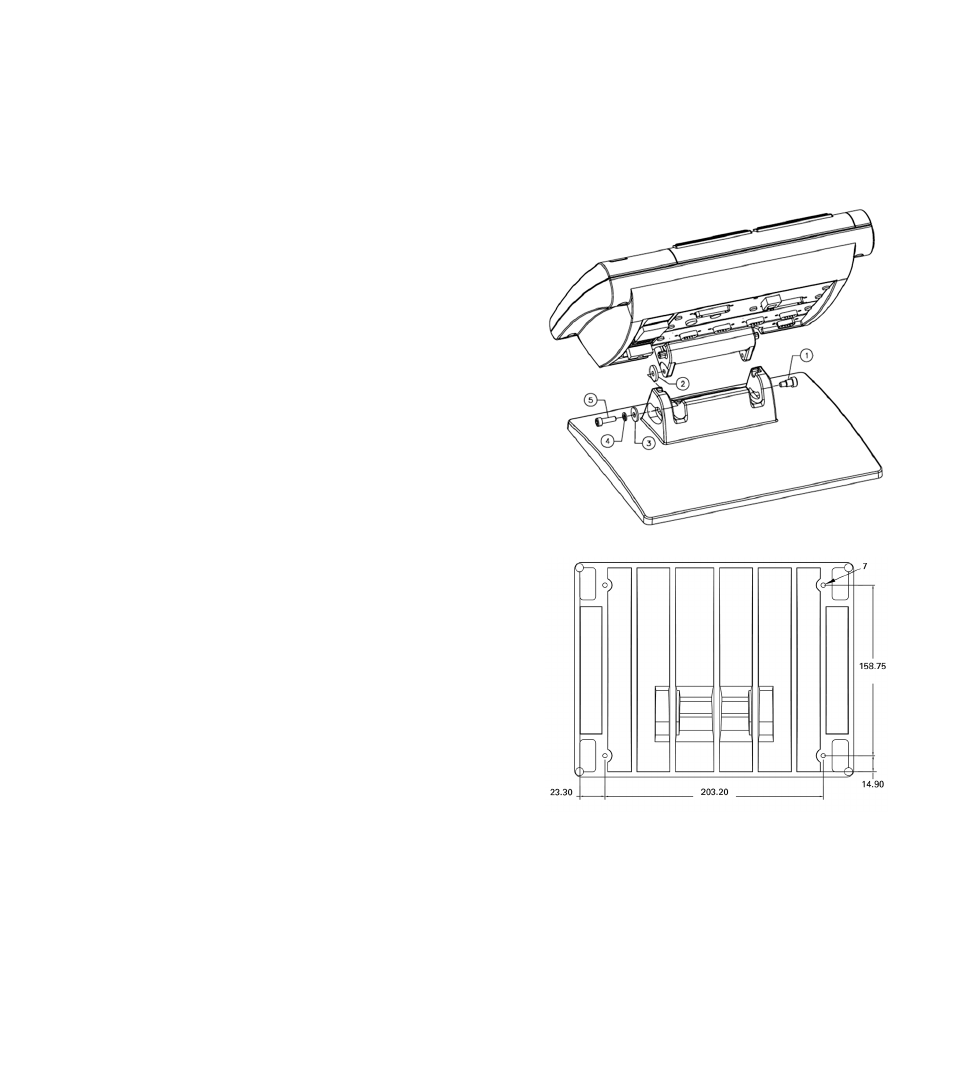

Assemblage du support de l'appareil
Réalisée au moyen de rainures sur le support, l'orientation du ND 1200
est sécurisée par une vis à épaulement, une vis à tête cylindrique et
leurs rondelles.
Assembler le ND 1200 au support tel qu'indiqué. Serrer ensuite la vis
à tête cylindrique (5) et les rondelles (3 & 4) de telle sorte que le ND
1200 soit bloqué après l'ajustage de l'inclinaison souhaitée.
U Serrer les vis à épaulement (1).
U Serrer la vis à tête cylindrique (5) et les rondelles (3 & 4) de telle
sorte que le ND 1200 soit bloqué après l'ajustage de l'inclinaison
souhaitée.
U Ajuster le ND 1200 à la position inclinée souhaitée.
Position et montage du modèle de table
Poser le ND 1200 sur une surface plane, stable, ou fixer le au gabarit
à l'aide de quatre vis 10/32 sur une surface stable comme indiqué à
droite.
Les dimensions indiquées sont en millimètres.
Assembler le support de l'appareil
Montage du gabarit de perçage
