ND 1200 QUADRA-CHEK 49
1
.5 Création de figur
e
s
Exemple de création de figure
Dans cet exemple, on crée un cercle :
U Appuyer sur la touche MESURE. Dans cet exemple, la
touche MESURE CERCLE a été actionnée et l'écran
Palper Cercle est affiché.
U Appuyer sur la soft key CRÉER pour afficher l'écran
des champs de saisie. Dans cet exemple, l'écran
Créer Cercle est affiché.
U Saisir les paramètres pour la figure. Dans cet
exemple, la position du cercle et le diamètre (ou le
rayon) sont saisis dans les champs de données X. Y,
Z et D.
U Appuyer sur la touche FINISH. La nouvelle figure est
affichée dans l'écran et ajoutée à la liste des figures.

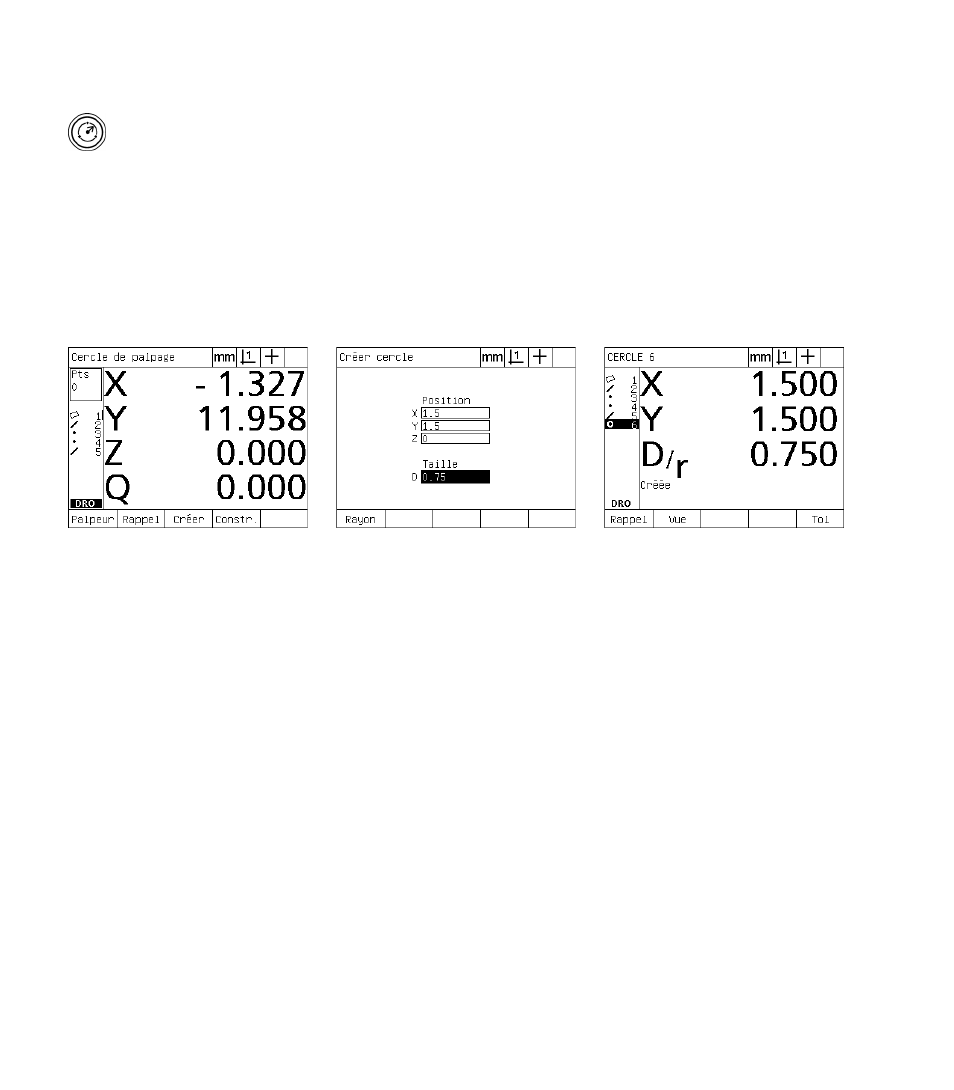

La touche MESURE CERCLE a été
actionnée La position du cercle et le diamètre sont
saisis Le nouveau cercle est affiché dans la
liste des figures
