HEIDENHAIN ND 1200 - Manuel (Page 123)

ND 1200 QUADRA-CHEK 123
2.3 Configur
ation du logiciel
U Mettre en surbrillance le champ Ligne Ant, Ligne Post. ou Page
Post. et saisir le caractère ASCII souhaité. Jusqu'à quatre codes de
caractère ASCII peuvent être introduits dans chaque champ. Par
exemple, les codes de caractères Ascii entrés dans le champ Ligne
Ant. commandent l'impression d'un rapport avant chaque ligne.
L'introduction d'un code ASCII 32 insère un espace avant chaque
ligne d'impression. Les caractères doivent être séparés par un
espace. Les codes de caractères ASCII sont indiqués à la prochaine
page.
U Mettre en surbrillance le champ Noms axes et appuyer sur la soft
key OUI pour inclure des étiquettes descriptives avec les données.
U Mettre en surbrillance le champ Imprim. Point et appuyer sur la soft
key PERSO pour imprimer un rapport lorsqu'une arête est détectée,
choisir le format d'impression à partir de la liste et appuyer sur la
touche ENTER. Les formats incluent :
„ OFF : Aucun rapport n'est imprimé
„ Standard : Imprimer les coordonnées des axes lorsqu'une arête
est détectée
„ Srf2 : Imprimer les coordonnées des axes ainsi que les deux
dernières coordonnées avant détection d'arête
„ Srf3 : Imprimer les coordonnées des axes ainsi que les trois
dernières coordonnées avant détection d'arête.

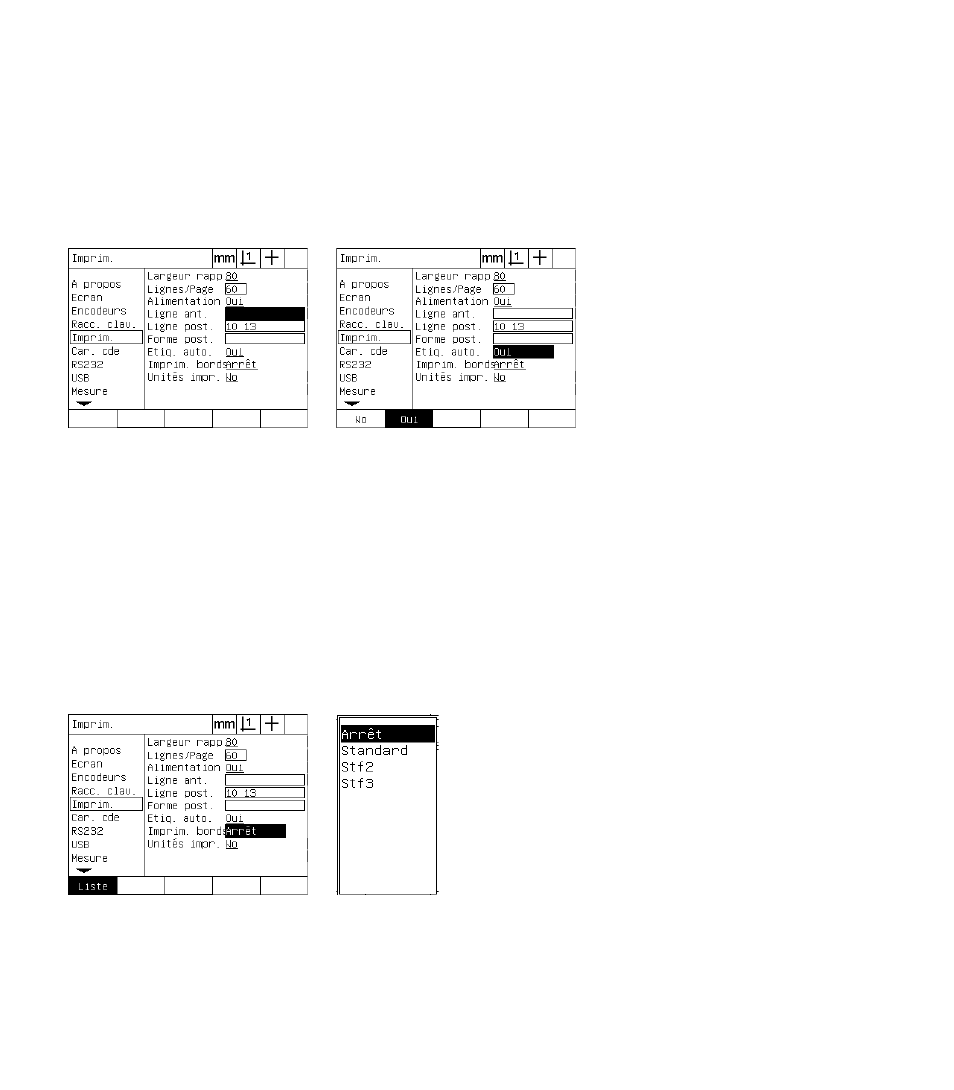

Saisir les caractères de contrôle ASCII
dans les champs Ligne Ant., Ligne Post.
et Page Post. Appuyer sur la soft key OUI pour
spécifier un étiquetage automatique
Appuyer sur la soft key Perso pour
configurer les rapports concernant la
détection d'arête Choisir le format d'impression issu de la
liste
