88
Entretien

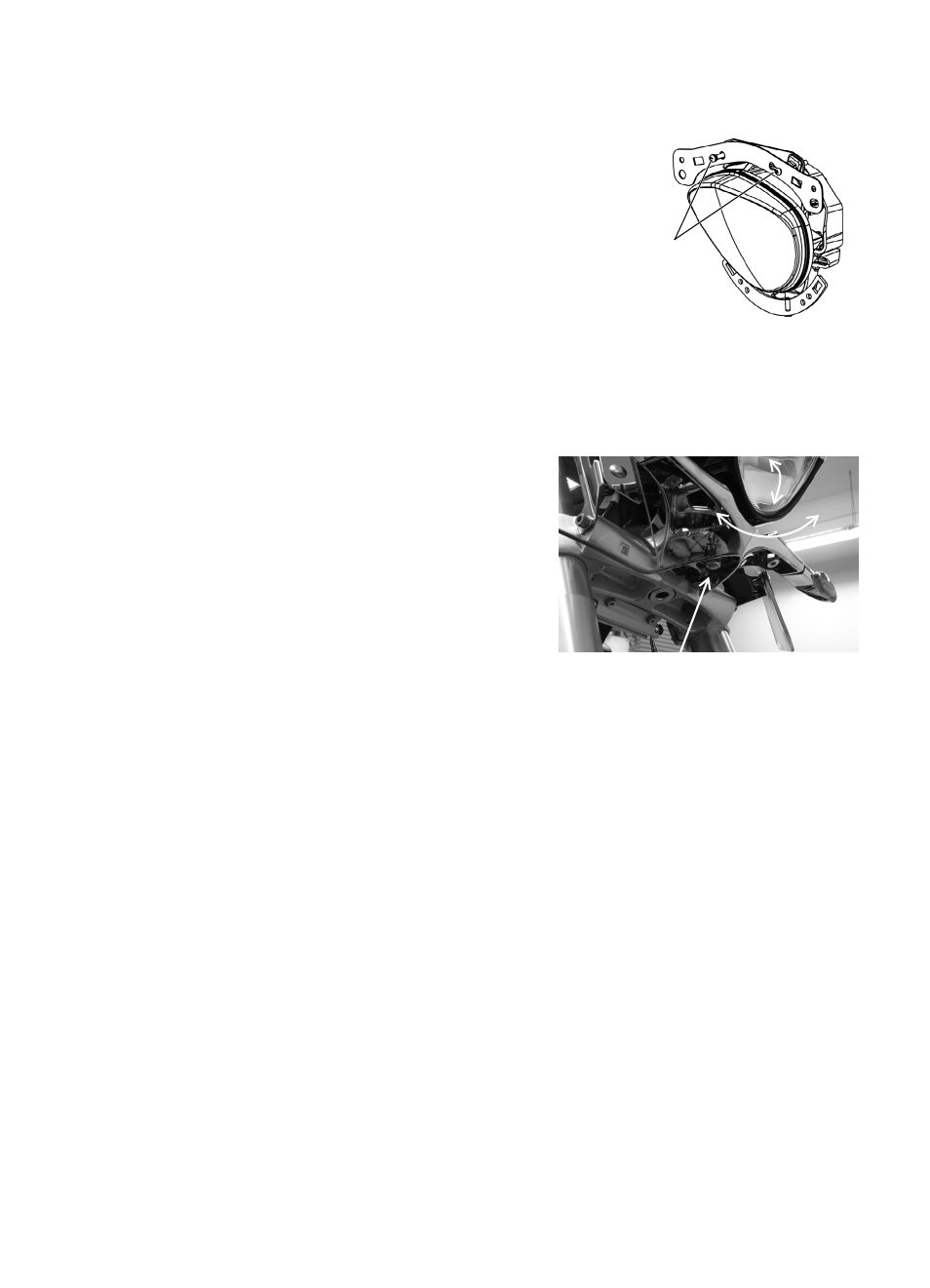

Réglage de l’orientation du phare (CROSS COUNTRY)
1. Pour régler la position verticale du phare,
retirez l’enjoliveur de phare en tirant directe-
ment vers l’extérieur sur les bords pour
dégager les attaches à ressort. Desserrez les
vis de réglage de façon égale pour régler
l’orientation du faisceau vers le bas. Serrez les
vis de réglage de façon égale pour régler
l’orientation du faisceau vers le haut.
2. Pour régler l’orientation du phare à l’horizon-
tale, serrez une vis et desserrez l’autre égale-
ment. Le faisceau se réglera selon la direction
de la vis la plus serrée.
3. Vérifiez la bonne hauteur du faisceau du phare. Réglez de nouveau au besoin.
Réglage de l’orientation du phare (CROSS ROADS)
1. Pour régler le phare, desserrez l’écrou de
réglage. Réglez le phare verticalement ou
horizontalement.
2. Tenez le phare fermement en position en ser-
rant l’écrou.
Couple : 38 N·m (28 lb·pi)
3. Vérifiez la bonne hauteur du faisceau du
phare. Réglez de nouveau au besoin.
Remplacement de l’ampoule du
phare
Voyants à éclairage à haute intensité (CROSS COUNTRY)
Les voyants à éclairage à haute intensité doivent être manipulés seulement par un technicien
qui a reçu la formation et qui porte l’équipement de protection approprié. Consultez le
Manuel d’entretien VICTORY ou un concessionnaire agréé VICTORY.
Lampes halogènes (CROSS ROADS)
1. Débranchez le faisceau de fils situé à l’arrière du phare (levez la languette). Veillez à
tirer sur le connecteur et non sur le câblage.
Conseil : Ne touchez pas à une ampoule à halogène avec vos doigts. L’huile de la peau laisse un
résidu qui peut causer un point chaud et réduire la vie utile de l’ampoule. Si vous touchez à
l’ampoule, nettoyez-la à fond avec de l’alcool dénaturé.
2. Retirez l’ampoule grillée et installez une ampoule neuve.
3. Réinstallez le faisceau de fils.
Vis de
réglage
Écrou de réglage
